| Plataforma SDR, Forma de Onda | 9363 ou 9361+7Z020, MANET de Rede Móvel |
| Tecnologia MIMO | Codificação espaço-temporal, Diversidade de recepção, Formação de feixe TX / RX |
Frequência
(70M-6GHz personalizável) | UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/
Banda L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/
Banda S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/
Banda C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz) |
| Largura de Banda do Canal | 250k/500k/1MHz (Antena Dupla) |
| Sensibilidade | -117dBm@250KHz |
| Modo de Modulação | BPSK/QPSK/16QAM (Adaptável), OFDM (Antena Dupla) |
| Taxa de Dados Aerotransportados | 50-250kbps@250kHz (Antena Dupla)
125-500kbps@500kHz (Antena Dupla)
250-1000kbps@1MHz (Antena Dupla) |
| Modo de Multi-acesso | CSMA/TDMA |
| Canal RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Potência de Transmissão | 4(5)/10/20/40(50)Watts (Antena Dupla) |
Salto Único
Distância de Comunicação | 30-100 km (LOS), 1-30 km (Área Urbana) |
| Modo de Trabalho | Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto, Roteamento dinâmico/Retransmissão multi-hop, Estrela/Linha/Rede/Híbrido |
| Conectores | Porta serial (bidirecional ponto-a-ponto, unidirecional ponto-a-múltiplo)/ Porta de rede (unicast, multicast, broadcast)/Voz, Localização (broadcast) |
| Atraso de Salto Único | Média de 7mS (1MHz BW) |
| Criptografia | DES, AES128/256, SNOW3G/ZUC opcional, Criptografia de chip/cartão TF personalizada ou máquina de criptografia externa |
| Modo Anti-Jamming | Seleção manual de canal de varredura de espectro, Seleção de frequência inteligente aprimorada de banda completa (consciência de espectro)/Salto de frequência adaptável de banda completa FHSS/Modo roaming
opcional |
| Gerenciamento Local/Remoto | Frequência de operação, largura de banda do canal, ID da rede, configurações de parâmetros de potência de transmissão e outros, varredura de espectro, exibição em tempo real e registros estatísticos da topologia da rede, relação sinal-ruído da força do campo do link, tráfego de upload e download, distância do nó, mapa eletrônico GPS/Beidou, temperatura/tensão/monitoramento de interferência, atualização de software. Silêncio remoto e ativação opcionais |
| Outros | O tempo de inicialização é inferior a 28 segundos, e o tempo de acesso/atualização/mudança de rede é inferior a 1 segundo.
Não há limite para a capacidade do usuário de um único sistema (256 nós ou mais) e o número de saltos em redes Mesh (Dados 15+ saltos, voz 10+ saltos, vídeo 8+ saltos). A perda total da taxa de transmissão para mais de três saltos é inferior a 70%.
Rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ±6kHz de deslocamento de frequência, suporta comunicação móvel em velocidades acima de 7200 quilômetros por hora (6Mach, 2000 metros por segundo). |
Tamanho da Rede/
Capacidade Multi-hop | Uma Única Rede Mais de 256 Nós/15 Saltos |
| Temperatura de Operação | -40℃ ~+80℃ |
| Nível de Proteção | IP66, IP67/IP68 Personalizado |
Tensão/
Consumo de Energia | 12-36VDC/Operação 1-2A/Standby 0.5-0.7A@12V, 2/4(5)Watts x2
18-32VDC/Operação 3-6A/Standby 0.7-0.9A@16.8V, 10Watts x2
18-32VDC/Operação 6-7A/Standby 0.7-0.9A@20V, 20/40(50)Watts x2 |
| Seleção de Energia | Fonte de Alimentação por Bateria Twist-Lock ou Cabo Principal |

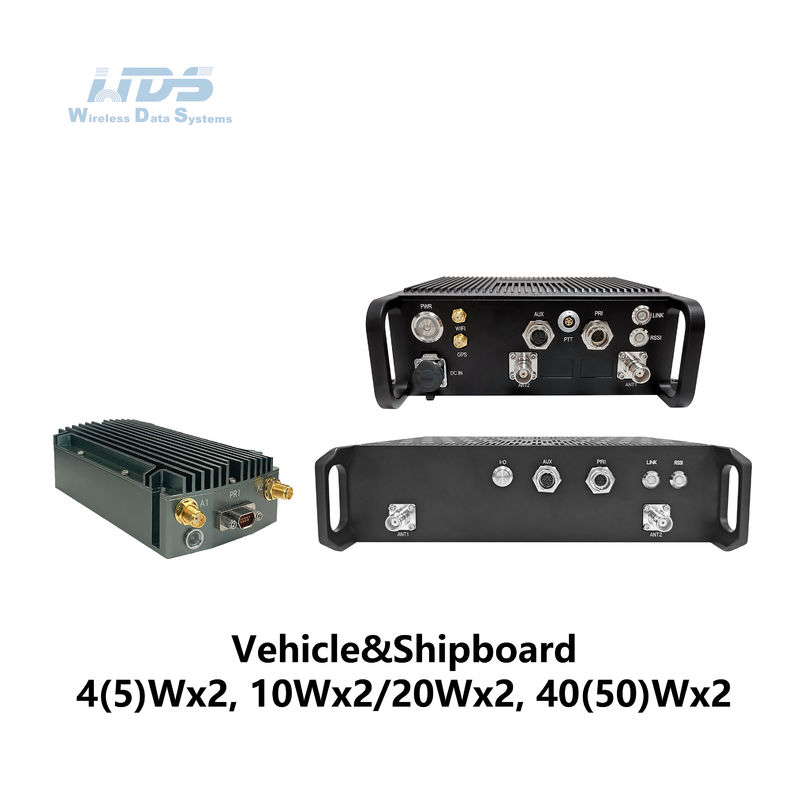

| Dimensões/Peso | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Veículo&Embarcado com Antena Dupla
19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Veículo&Embarcado com Antena Dupla
25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Veículo&Embarcado com Antena Dupla |
| Instalação/Cor | 4 Furos de Montagem/Preto, Cinza Ferro, Verde Exército Opcional |
| Interface básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada DC |
Pressione para falar/
Interface auxiliar | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensão de Rede Opcional | Roteamento de Rede Pública/4G LTE, Integração WB-NB, Fibra, Satélite |
| Extensão de Vídeo Opcional | HDMI/SDI/CVBS de baixa latência, 4K/2K/1080P/720P/D1 |
| Indicador de Status do Link | Vermelho fixo - A rede não está conectada Vermelho piscando - Iniciando/não conectado à rede Verde fixo - A rede está conectada
Verde piscando - PTT de voz está inativo |
| Indicador de Link RSSI | Verde fixo - A qualidade do link é excelente Azul fixo - A qualidade do link é boa Amarelo fixo - A qualidade do link é média Roxo fixo - A qualidade do link é ligeiramente pior Vermelho fixo - A qualidade do link é ruim ou o link está inativo |
Interface de Gerenciamento/ Interface de Controle | Gerenciamento de rede baseado na web/GUI, API para interface de desenvolvimento secundário/SNMP
|
