| - Geral |
| Plataforma de DEG, forma de onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), rede móvel MANET+MIMO |
| Tecnologia MIMO |
Codificação do espaço-tempo, Diversidade de recepção, TX / RX beamforming, multiplexagem espacial |
| Seja sensível |
-103 dBm@5MHz BW |
| Largura de banda do canal |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) transceptor de freqüência de antena dupla de agregação de portadoras, configurável |
| Taxa de dados |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formando feixe por 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptativo, QoS |
| Modo de modulação |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptativo (configuração fixa opcional) |
Potência de saída de RF
(Suporte TPC, controlo de potência de transmissão, 1 dBm ajustável) |
0.25 Watts×2; 0.5 Watts×2; 1 Watts×2; 2 Watts×2; 4 Watts×2; 5 Watts×2; 10 Watts×2; 20 Watts×2; 40 Watts×2 |
| Modo |
Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto sem centro distribuído, camada 2 ou 3 de roteamento dinâmico, relé multi-hop, estrela/linha/rede/híbrido |
| Retardo de salto único |
Média de 6 ms (unidirecional, 20 MHz BW) |
| Criptografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, encriptação de cartão de chip/TF personalizada ou máquina de encriptação externa) |
| Modo anti-interferência |
Seleção manual de canais de varredura do espectro/seleção de frequência inteligente avançada de banda completa ((consciência do espectro) /Full band adaptive frequency hopping FHSS/Roaming mode, anti-interferência de vários níveis |
|
Local/
Gestão remota
|
Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância entre nós, mapa eletrônico de posicionamento BD/GPS ((GNSS), monitoramento de temperatura/voltagem/interferência, atualização de software (silêncio remoto e despertamento opcional) |
| Outros |
O tempo de arranque é inferior a 28 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo;
Não há limites à capacidade de utilização de um único sistema (256 nós ou mais) e ao número de saltos nas redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos);
A perda total da taxa de transmissão para mais de três saltos é inferior a 70%;
Rastreamento automático de portadoras, adaptado a um desvio de frequência Doppler de desvio de frequência de ± 6 kHz, suporta comunicação móvel a velocidades superiores a 7200 quilômetros por hora (6 Mach, 2000 metros por segundo) |

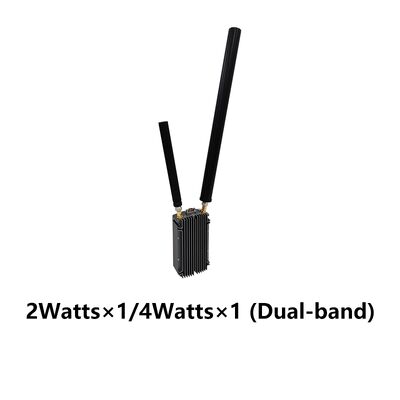

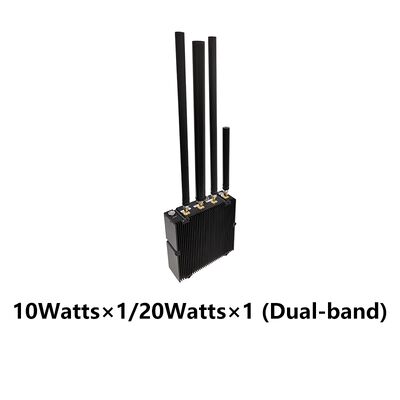

| Banda(70M-6GHz/Upper C-X-Ku personalizável. mesma frequência ou frequência diferente de TDD, 2T2R em banda única ou 1T2R em banda dupla) |
| BAND |
Faixa de frequências |
| Fones de ouvido |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: a potência de RF, dimensões, peso é diferente) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente |
| Temperatura de operação |
-40oC ~ +80oC |
| Nível de protecção |
IP66 (IP67/IP68 personalizado) |
| Mecânico |

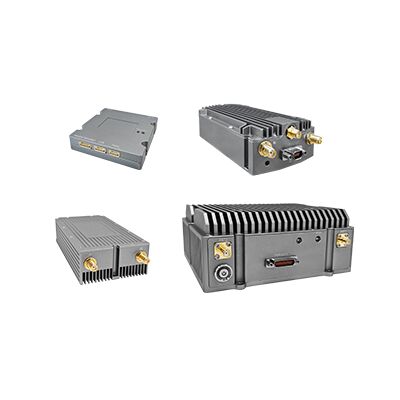

| Tamanho/Peso |

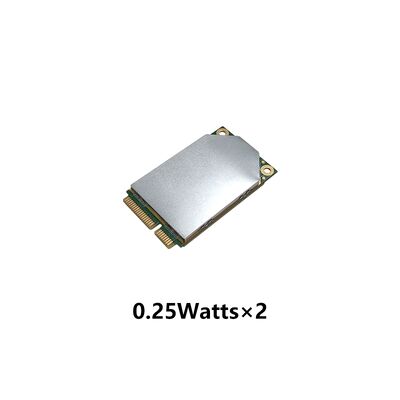

5.1x3.0x0.7cm/14g, 0.25Wats×2- Ferro Cinza
6.0x4.8x1.1cm/46g, 0.5Wats×2-Ferro Cinzento
6.0x5.8x1.3cm/60g, 0.5Watt×2-Ferro Cinzento

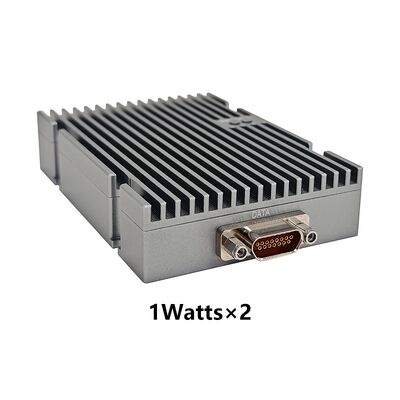

9.6x5.8x1.9cm/120g, 1Watt×2-Ferro Cinzento
11.7x6.2x2.0cm/160g, 1Watt × 2Watt × 2Watt

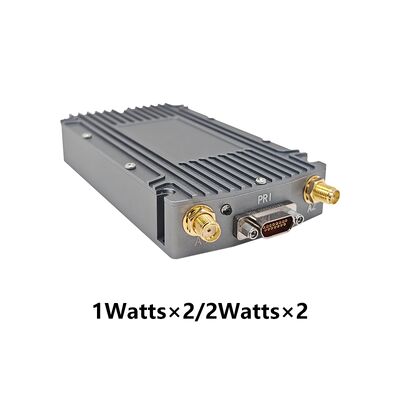

11.7x6.2x3.8cm/349g, 1W × 2 / 2W × 2-Black

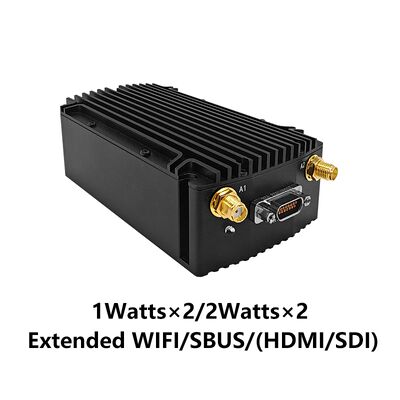

11.7x6.2x4.2cm/364g, 1Watt×2/2Watt×2-Multi-interface Preto

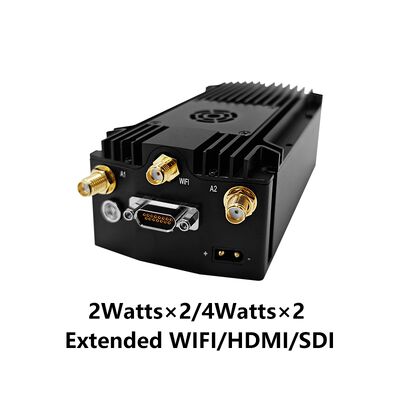

11.7x6.2x3.8cm/380g, 2 watts×2/4 watts×2-Fan Preto

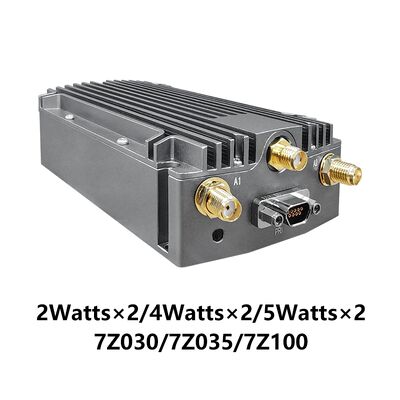

11.7x6.2x3.2cm/287g, 2 watts×2/4 watts×2/5 watts×2-ferro cinza
13.8x6.2x2.7cm/225g, 4 watts×2-ferro cinza

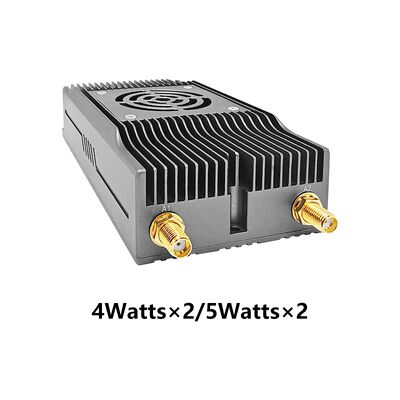

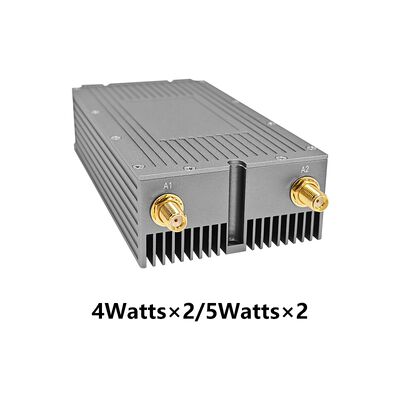

13.8x6.2x3.1cm/271g, 5Wats×2-Fan Ferro cinza

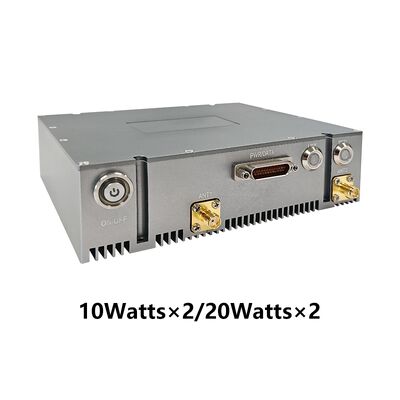

12.8x13.4x3.8cm/598g, 10 watts × 2 / 20 watts × 2- Ferro cinza
14.2x13.7x5.7cm/1.08kg, 10 watts × 2 / 20 watts × 2-Black

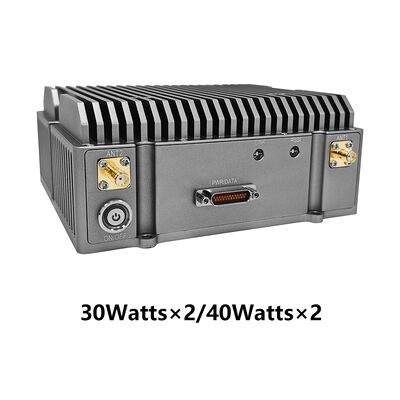

14.2x13.7x6.0cm/1.11kg, 30 watts × 2 / 40 watts × 2- Gray escuro
23.0x14.8x3.5cm/1.25kg, 30 watts × 2 / 40 watts × 2-Feito fino cinza |
| Cores |
Negro, cinza de ferro (verde do exército opcional) |
| Instalação |
4 Furtos de montagem |
| Potência |
| Tensão de alimentação |
3.5-5V DC, 0,25W × 2
9-39V DC, 0,5W × 2/1W × 2
12-36V DC, 2W × 2/4W × 2/5W × 2
18-32 V DC, 10 W × 2 / 20 W × 2
28-32 V DC, 30 W × 2 / 40 W × 2 |
| Consumo de energia |
Função 1-2A/Standby 0,5-1A@3,5-5V, 0,25W × 2
Função 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5W × 2
Função 1-2A/Standby 0,5-0,7A@12V, 1W × 2W × 2W
Função 2-4A/Standby 0,5-0,7A@12V, 4W × 2/5W × 2
Operação 3-6A/Standby 0,7-0,9A@18V, 10W × 2
Função 6-10A/Standby 0,7-0,9A@20V, 20W × 2
Função 22A/Standby 0,4-1.6A@28-32V, 30W × 2/40W × 2 |
| Seleção de potência |
Fornecimento de energia por cabo principal |
| Interface |
| Interface básica |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada DC. TTL (UART) / SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcional.Suporta transmissão transparente via Ethernet e portas séries, e suporta todos os protocolos de comunicação, incluindo o MAVLink. |
| Extensão da rede opcional |
Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional |
HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de potência |
Verde constante - ligado |
| Indicador de estado do link |
Vermelho constante - A rede não está ligada
Clinchando vermelho - Iniciação/não ligado à rede
Verde constante - A rede está ligada |
| Indicador de ligação RSSI |
Verde constante - A qualidade do link é excelente
- A qualidade do link é boa.
Amarelo constante - A qualidade do link é média
Roxo estável - A qualidade do link é um pouco pior
Vermelho constante - A qualidade do link é ruim
Desligado. A ligação foi interrompida. |
Interface de gestão/
Interface de controlo |
Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP |
