| Geral |
| Plataforma SDR, Forma de Onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Rede móvel MANET+MIMO |
| Tecnologia MIMO |
Codificação espaço-tempo, Diversidade de recepção, Formação de feixe TX/RX, Multiplexação espacial |
| Sensibilidade de Recepção |
-103dBm@5MHz BW |
| Largura de Banda do Canal |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, transceptor de frequência de antena dupla de 40MHz+40MHz de agregação de portadora), configurável |
| Taxa de Dados |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formação de feixe por 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptável, QoS |
| Modo de Modulação |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptável (configuração fixa opcional) |
Potência de Saída RF
(Suporte TPC, controle de potência de transmissão, ajustável em 1dBm) |
10Watts×2
20Watts×2
50Watts×2 |
| Modo |
Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto distribuído sem centro, Camada 2 ou 3 de roteamento dinâmico, Revezamento multi-hop, Estrela/Linha/Rede/Híbrido |
| Atraso de um único salto |
Média de 6ms (Unidirecional, 20MHz BW) |
| Criptografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, criptografia de chip/cartão TF personalizada ou máquina de criptografia externa) |
| Modo Anti-Jamming |
Seleção manual de canal por varredura de espectro/Seleção de frequência inteligente aprimorada de banda completa (consciência do espectro)/Frequência adaptativa de banda completa FHSS/Modo roaming, Anti-interferência de vários níveis |
|
Gerenciamento Local/
Remoto
|
Configurações de frequência de operação, largura de banda do canal, ID da rede, potência de transmissão e outros parâmetros, varredura de espectro, exibição em tempo real e registros estatísticos da topologia da rede, relação sinal-ruído da intensidade do campo do link, tráfego de upload e download, distância do nó, mapa eletrônico de posicionamento BD/GPS(GNSS), monitoramento de temperatura/tensão/interferência, atualização de software (silêncio remoto e ativação opcionais) |
| Outros |
O tempo de inicialização é inferior a 28 segundos, e o tempo de acesso/atualização/troca de rede é inferior a 1 segundo;
Não há limite para a capacidade do usuário de um único sistema (256 nós ou mais) e o número de saltos em redes Mesh (Dados 15+ saltos, voz 10+ saltos, vídeo 8+ saltos);
A perda total da taxa de transmissão para mais de três saltos é inferior a 70%;
Rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ±6kHz, suporta comunicação móvel a velocidades acima de 7200 quilômetros por hora (6 Mach, 2000 metros por segundo) |
| Bandas(70M-6GHz/Uper C-X-Ku personalizável. Mesma frequência ou frequência diferente de TDD, 2T2R em banda única ou 1T2R em banda dupla) |
| BANDA |
Faixa de frequência |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: Potência RF, Dimensões, Peso são diferentes) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiental |
| Temperatura de Operação |
-40ºC ~+80ºC |
| Nível de Proteção |
IP66 (IP67/IP68 Personalizado) |
| Mecânico |
| Tamanho/Peso |

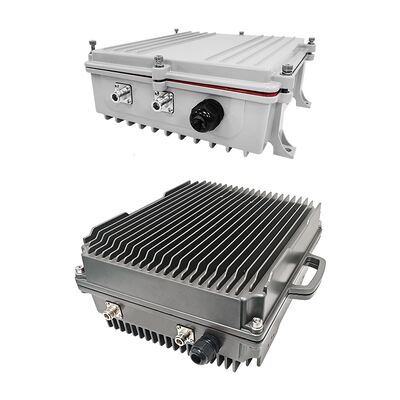

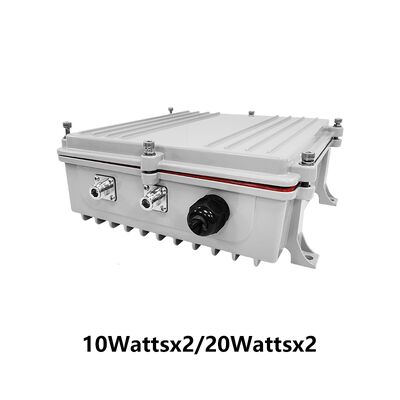

31.6x29.2x11.0cm/4.35kg (Cinza Ferro)

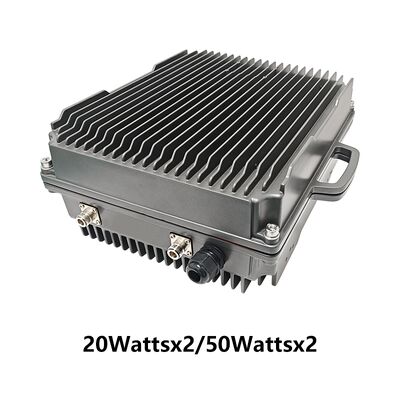

38.5x28.5x17.9cm/11.7kg (Cinza Escuro) |
| Cor |
Cinza Ferro, Cinza Escuro |
| Instalação |

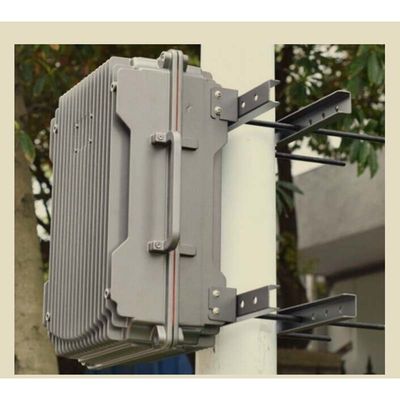

4 Furos de Montagem |
| Energia |
| Tensão de Alimentação |
18-32V DC, 10Watts×2/20Watts×2
28-32V DC, 50Watts×2 |
| Consumo de energia |
Operação 3-6A/Standby 0.7-0.9A@24V, 10Watts×2
Operação 6-7A/Standby 0.7-0.9A@24V, 20Watts×2
Operação 30A/Standby 0.5-1.7A@28-32V, 50Watts×2 |
| Seleção de Energia |
Fonte de alimentação por cabo principal |
| Interface |
| Interface básica |
2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada DC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcional. Suporta transmissão transparente via Ethernet e portas seriais, e suporta todos os protocolos de comunicação, incluindo MAVLink. A prioridade do serviço pode ser selecionada |
Apertar para falar/
Interface auxiliar |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Extensão de Rede Opcional |
Roteamento de Rede Pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de Vídeo Opcional |
Baixa latência HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indicador de Status do Link |
Vermelho fixo - A rede não está conectada
Vermelho piscando - Iniciando/não conectado à rede
Verde fixo - A rede está conectada
Verde piscando - Push-To-Talk foi pressionado |
| Indicador de Link RSSI |
Verde fixo - A qualidade do link é excelente
Azul fixo - A qualidade do link é boa
Amarelo fixo - A qualidade do link é média
Roxo fixo - A qualidade do link é ligeiramente pior
Vermelho fixo - A qualidade do link é ruim
Desligado - O link é interrompido |
Interface de Gerenciamento/
Interface de Controle |
Gerenciamento de rede baseado na web/GUI, API para interface de desenvolvimento secundário/SNMP |
