| - Geral |
| Plataforma de DEG, forma de onda |
9363 ou 9361+7Z020, Rede Móvel MANET |
| Tecnologia MIMO |
Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
| Seja sensível |
-103dBm@5MHz BW, -117dBm@250KHz |
| Largura de banda do canal |
1.25/2.5/5/10/20MHz banda larga, 250k/500k/1MHz configuração de banda estreita |
| Taxa de dados |
1-70Mbps ((20MHz BW) Banda larga, 50-1000kbps banda estreita Adaptativo, QoS |
| Modo de modulação |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo ((Configuração fixa opcional) |
Potência de saída de RF
(Suporte TPC, controlo de potência de transmissão) |
00,25 W x2; 0,5 W x 2
1 Watt x2; 2 Watt x2
4 watts x2; 5Watts x2
10 watts x2; 20 watts x2
30W x2; 40W x2
|
| Modo de Comunicação |
Comunicações P2P, P2MP e MP2MP descentralizadas com ligação cruzada,Suporte à rede MESH em pequena escala (dentro de 8 nós) com roteamento dinâmico eRelé multi-hop |
| Retardo de salto único |
Média de 6 ms (unidirecional, 20 MHz BW) |
| Criptografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, criptografia de cartão Chip/TF)máquina de encriptação personalizada ou externa) |
| Modo anti-interferência |
Seleção manual do canal de digitalização do espectro, banda intelectual avançada completaSeleção de frequência (consciência do espectro) /Salto de frequência adaptativo de faixa completa/Modo de itinerância opcional |
|
Local/
Gestão remota
|
Frequência de funcionamento, largura de banda do canal, ID de rede, potência de transmissão e outrosConfigurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticosda topologia da rede, relação sinal/ruído da intensidade do campo de ligação, upload e downloadTráfego, distância entre nós, BD/GPS ((GNSS)) mapa eletrônico de posicionamento, temperatura/Voltagem/interferência Monitorização, atualização de software (silêncio e despertar remoto)opcional) |
| Outros |
O tempo de arranque é inferior a 28 segundos, e o acesso/atualização/comutação da redeO tempo é inferior a 1 segundo;
O tamanho da rede é inferior a 8 nós, e a perda de largura de banda total ao longo de três saltosÉ inferior a 70%;
Traçamento automático do portador, adaptado a uma mudança de frequência Doppler de frequência ± 6 kHzdesvio, suportando comunicações móveis a velocidades superiores a 7200 km/hhora (Mach 6, 2000 metros por segundo) |
| Banda(300M-6GHz personalizável, mesma frequência ou frequência diferente de 2T2R em banda única, ou 1T2R em banda dupla selecionável/mudança inteligente) |
| BAND |
Faixa de frequências |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Nota: a potência de RF, dimensões, peso é diferente) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 MHz |
| Ambiente |
| Temperatura de operação |
-40oC ~ +80oC |
| Nível de protecção |
IP66, IP67/IP68 Personalizado |
| Mecânico |
| Tamanho/Peso |

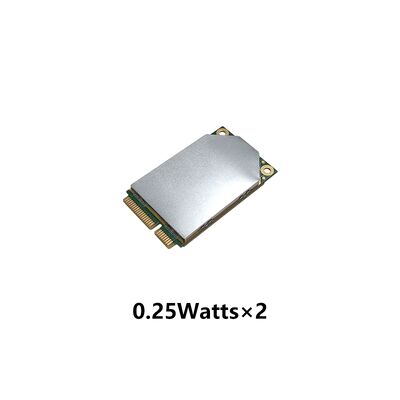

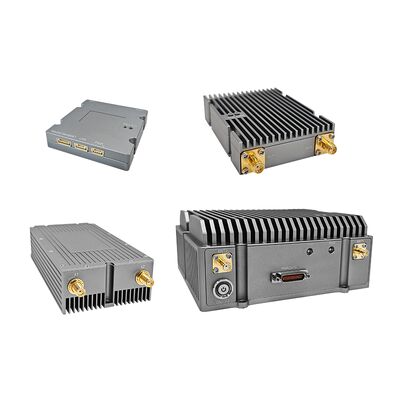

5.1x3.0x0.7cm/14g, 0.25Wats×2-Ferro Cinza, DDL-nano

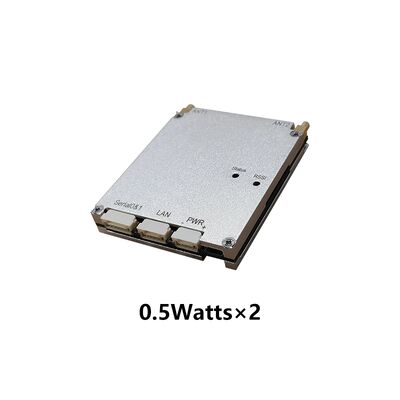

6.0x4.8x1.1cm/46g, 0.5Wats×2-Ferro Cinzento, DDL-mini
6.0x5.8x1.3cm/60g, 0.5Watt×2-Ferro Cinzento, DDL-mini
9.6x5.8x1.9cm/120g, 1Watt×2-Ferro Cinzento, DDL-mini

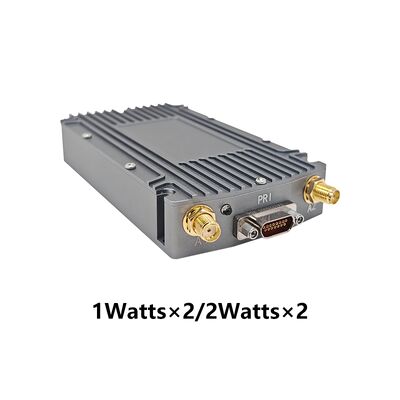

11.7x6.2x2.0cm/160g, 1Watt × 2Watt × 2Watt
11.7x6.2x3.8cm/349g, 1W × 2 / 2W × 2-Black
11.7x6.2x4.2cm/364g, 1Watt×2/2Watt×2-Multi-interface Preto

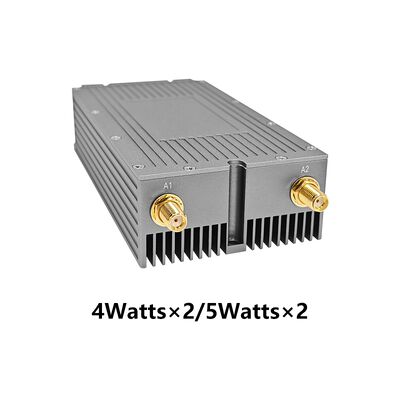

13.8x6.2x2.7cm/225g, 4 watts×2-ferro cinza

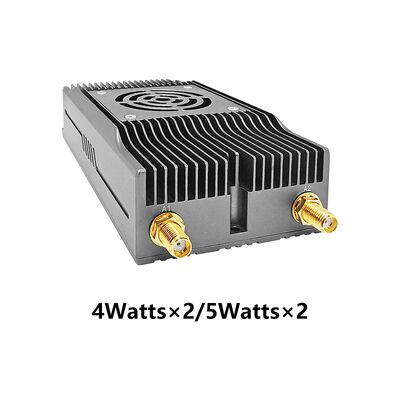

13.8x6.2x3.1cm/271g, 5Wats×2-Fan Ferro cinza

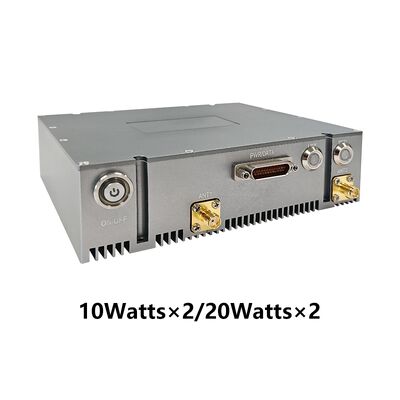

13.4x12.8x3.8cm/598g, 10 watts × 2 / 20 watts × 2- Ferro cinza

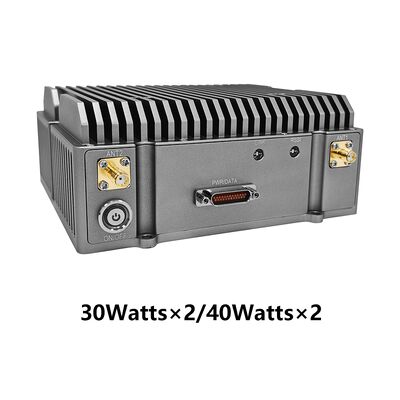

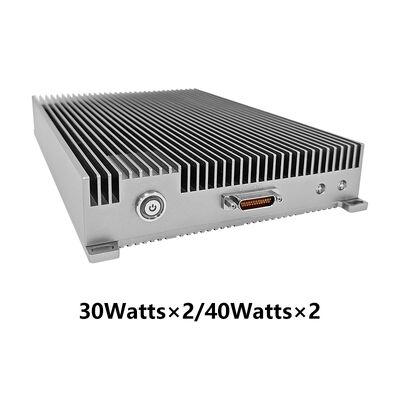

23.0x14.8x3.5cm/1.25kg, 30 watts × 2 / 40 watts × 2-Feito fino cinza |
| Cores |
Negro, cinza de ferro (verde do exército opcional) |
| Instalação |
4 Furtos de montagem |
| Potência |
| Tensão de alimentação |
3.5-5V DC, 0,25W × 2
9-39V DC, 0,5W × 2/1W × 2
12-36V DC, 2W × 2/4W × 2/5W × 2
18-32 V DC, 10 W × 2 / 20 W × 2
28-32 V DC, 30 W × 2 / 40 W × 2 |
| Consumo de energia |
Função 1-2A/Standby 0,5-1A@3,5-5V, 0,25W × 2
Função 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5W × 2
Função 1-2A/Standby 0,5-0,7A@12V, 1W × 2W × 2W
Função 2-4A/Standby 0,5-0,7A@12V, 4W × 2/5W × 2
Operação 3-6A/Standby 0,7-0,9A@18V, 10W × 2
Função 6-10A/Standby 0,7-0,9A@20V, 20W × 2
Função 22A/Standby 0,4-1.6A@28-32V, 30W × 2/40W × 2 |
| Seleção de potência |
Fornecimento de energia por cabo principal |
| Interface |
| Interface básica |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, Ethernet 1-2xRJ45100/1000BaseT, RS232, entrada de corrente contínua, TTL (UART), SBUS eBluetooth 1.2-230.4Kbps, ponto de acesso Wi-Fi e BD/GPS(GNSS) estão disponíveis.Ethernet e portas séries, e todos os protocolos de comunicação,incluindo MAVLink. Prioridade de serviço selecionável |
| Extensão da rede opcional |
Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional |
HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de potência |
Verde constante - ligado |
| Indicador de estado do link |
Vermelho constante - A rede não está ligada
Clinchando vermelho - Iniciação/não ligado à rede
Verde constante - A rede está ligada |
| Indicador de ligação RSSI |
Verde constante - A qualidade do link é excelente
- A qualidade do link é boa.
Amarelo constante - A qualidade do link é média
Roxo estável - A qualidade do link é um pouco pior
Vermelho constante - A qualidade do link é ruim
Desligado. A ligação foi interrompida.
|
Interface de gestão/
Interface de controlo |
Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP |
