| Plataforma de DEG, forma de onda | 9363 ou 9361+7Z020, Rede Móvel MANET |
| Tecnologia MIMO | Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
Frequência
(70M-6GHz personalizável) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Banda ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Banda ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
Banda C (4,4-5,0/5,25-5).85, 4,2-5,2/5,5-6,0*GHz) |
| Largura de banda do canal | 250k/500k/1MHz ((Antenna dupla) |
| Sensibilidade | -117 dBm@250KHz |
| Modo de modulação | BPSK/QPSK/16QAM (Adaptativo), OFDM ((Dual Antenna) |
Taxa de transferência de dados no ar | 50-250kbps@250kHz ((Antenna dupla)
125-500kbps@500kHz ((Antenna dupla)
250-1000kbps@1MHz ((Antenna dupla) |
| Modo de acesso múltipla | CSMA/TDMA |
| Canal de RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Transmissão de potência | 10/20 Watts ((Dual Antenna) |
Single Hop
Distância de comunicação | 30-100 km (LOS), 1-30 km (área urbana) |
| Modo de trabalho | Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto, Roteamento dinâmico/Relaio multi-hop, Estrela/Linia/Rede/Híbrido |
Conectores | Porta de série (bidireccional ponto-a-ponto, unidireccional ponto-a-múltiplo) / Porta de rede (unicast, multicast, transmissão) / Voz, localização (transmissão) |
| Retardo de salto único | Média de 7 mS (1MHz BW) |
| Criptografia | DES, AES128/256, SNOW3G/ZUC opcional, encriptação de cartão Chip/TF personalizada ou máquina de encriptação externa |
| Modo anti-interferência | Seleção manual de canais de digitalização do espectro, seleção de frequência inteligente avançada de banda completa ((consciência do espectro) /Full band adaptive frequency hopping FHSS/Roaming mode
opcional |
| Gerenciamento local/remoto | Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância entre nós, mapa eletrônico GPS/Beidou, monitoramento de temperatura/voltagem/interferência, atualização de software. |
| Outros | O tempo de inicialização é inferior a 28 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo.
Não há limite na capacidade de utilizador de um único sistema (256 nós ou mais) e no número de saltos nas redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos).A perda total da taxa de transmissão para mais de três lúpulos é inferior a 70%.
O rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ± 6 kHz de desvio de frequência, suporta a comunicação móvel a velocidades superiores a 7200 quilômetros por hora (6Mach, 2000 metros por segundo). |
Tamanho da rede/
Capacidade de múltiplos saltos | Rede única superior a 256 nós/15 saltos |
| Temperatura de operação | -40°C ~ +80°C |
| Nível de protecção | IP66, IP67/IP68 Personalizado |
Voltagem/
Consumo de energia | 18-32VDC/operação 3-6A/standby 0,7-0,9A@16.8V, 10 watts x2
18-32VDC/operação 6-7A/standby 0,7-0,9A@20V, 20Watt x2 |

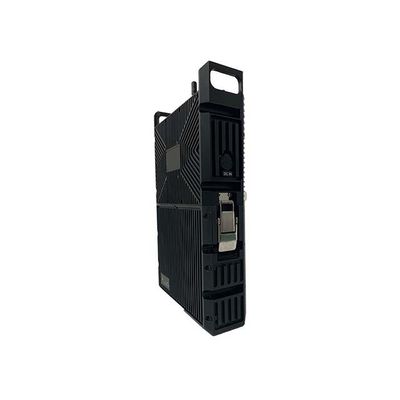

| Seleção de potência | Fornecimento de energia por bateria de bloqueio de torção ou cabo principal |
| Baterias | 10-12/6-8 horas para bateria de lítio de polímero de 427/213Wh (Radio do Mochila) |

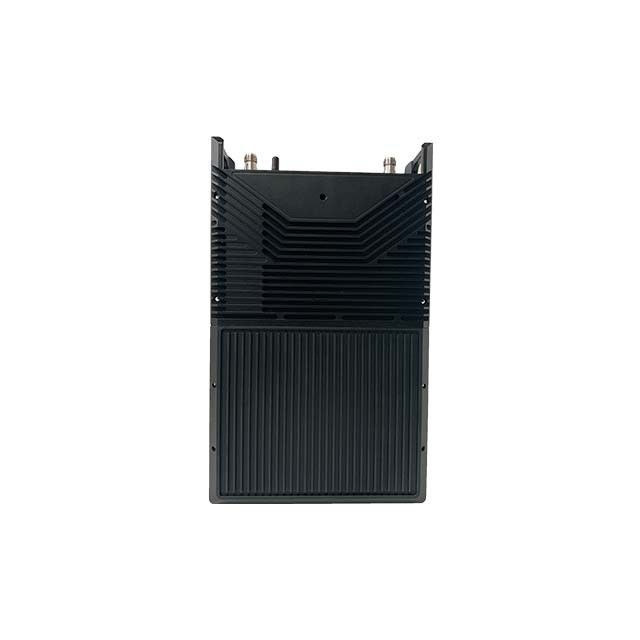

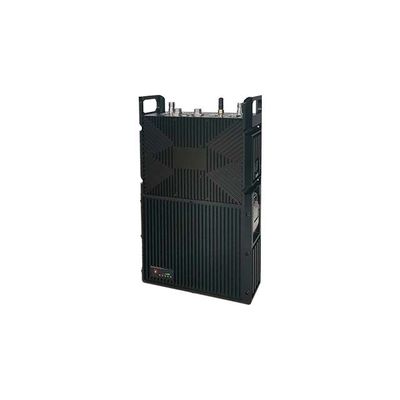

| Dimensões/Peso | 22.9x18.9x6.2cm/3.86kg, com bateria 22.2V/213Wh Mochila Dual Antenna |
| Instalação/Color | 4 buracos de montagem/preto, cinza de ferro, verde do exército opcional |

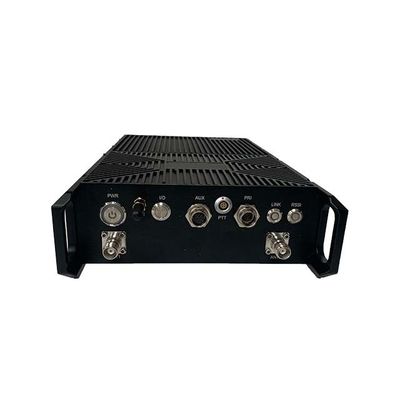

| Interface básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada DC |
Empurra para falar.
Interface auxiliar | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensão da rede opcional | Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional | HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de estado do link | Vermelho constante - A rede não está ligada Clinchando vermelho - Iniciação/não ligado à rede Verde constante - A rede está ligada
PTT de voz desligado. |
| Indicador de ligação RSSI | Verde constante - A qualidade do link é excelente - A qualidade do link é boa. Amarelo constante - A qualidade do link é média Roxo estável - A qualidade do link é um pouco pior Vermelho constante - A qualidade do link é ruim ou o link está desligado |
Interface de gestão/ Interface de controlo | Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP
|
