| Plataforma de DEG, forma de onda |
9363 ou 9361+7Z020, Rede Móvel MANET |
| Tecnologia MIMO |
Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
Frequência
(70M-6GHz personalizável) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Banda ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Banda ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
Banda C (4,4-5,0/5,25-5).85, 4,2-5,2/5,5-6,0*GHz)
|
| Largura de banda do canal |
250k/500k/1MHz ((Antenna dupla) |
| Sensibilidade |
-117 dBm@250KHz |
| Modo de modulação |
BPSK/QPSK/16QAM (Adaptativo), OFDM ((Dual Antenna) |
| Taxa de transferência de dados no ar |
50-250kbps@250kHz ((Antenna dupla)
125-500kbps@500kHz ((Antenna dupla)
250-1000kbps@1MHz ((Antenna dupla) |
| Modo de acesso múltipla |
CSMA/TDMA |
| Canal de RF |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Transmissão de potência |
0.25/0.5/1/2/4 ((5) Watts ((Dual Antenna) |
Single Hop
Distância de comunicação |
30-100 km (LOS), 1-30 km (área urbana) |
| Modo de trabalho |
Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto, Roteamento dinâmico/Relaio multi-hop, Estrela/Linia/Rede/Híbrido |
| Conectores |
Porta de série (bidireccional ponto a ponto, unidireccional ponto a múltiplos) / Porta de rede (unicast, multicast, transmissão) / Voz, localização (transmissão) |
| Retardo de salto único |
Média de 7 mS (1MHz BW) |
| Criptografia |
DES, AES128/256, SNOW3G/ZUC opcional, encriptação de cartão Chip/TF personalizada ou máquina de encriptação externa |
| Modo anti-interferência |
Seleção manual do canal de varredura do espectro, seleção inteligente de frequência avançada de banda completa (consciência do espectro) /Full band adaptive frequency hopping FHSS/Roaming mode
opcional |
| Gerenciamento local/remoto |
Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância entre nós, mapa eletrônico GPS/Beidou, monitoramento de temperatura/voltagem/interferência, atualização de software. |
| Outros |
O tempo de inicialização é inferior a 28 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo.
Não há limite na capacidade de utilizador de um único sistema (256 nós ou mais) e no número de saltos nas redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos).A perda total da taxa de transmissão para mais de três lúpulos é inferior a 70%.
O rastreamento automático de portadoras, adaptado a um desvio de frequência Doppler de ± 6 kHz de desvio de frequência, suporta a comunicação móvel a velocidades superiores a 7200 quilômetros por hora (6Mach, 2000 metros por segundo).
|
|
Tamanho da rede/
Capacidade de múltiplos saltos
|
Rede única superior a 256 nós/15 saltos |
| Temperatura de operação |
-40°C ~ +80°C |
| Nível de protecção |
IP66, IP67/IP68 Personalizado |
| Baterias |
8-10/6-8 horas para 114/77,7Wh (rádio portátil) |
Voltagem/
Consumo de energia |
3.5-5VDC/operação 1-2A/standby 0,5-1A@3,5-5V, 0,25Watt x2, NB-nano
9-32VDC/Operação 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5Watt x2, NB-mini
9-39VDC/Operação 0,5-1A/Standby 0,4-0,6A@12V, 1Watt x2
12-36VDC/operação 1-2A/standby 0,5-0,7A@12V, 2/4(5) Watts x2
18-32VDC/operação 3-6A/standby 0,7-0,9A@16.8V, 10 watts x2
18-32VDC/operação 6-7A/standby 0,7-0,9A@20V, 20/40(50) Watts x2
|
| Seleção de potência |
Fornecimento de energia por bateria de bloqueio de torção ou cabo principal |
| Dimensões/Peso |

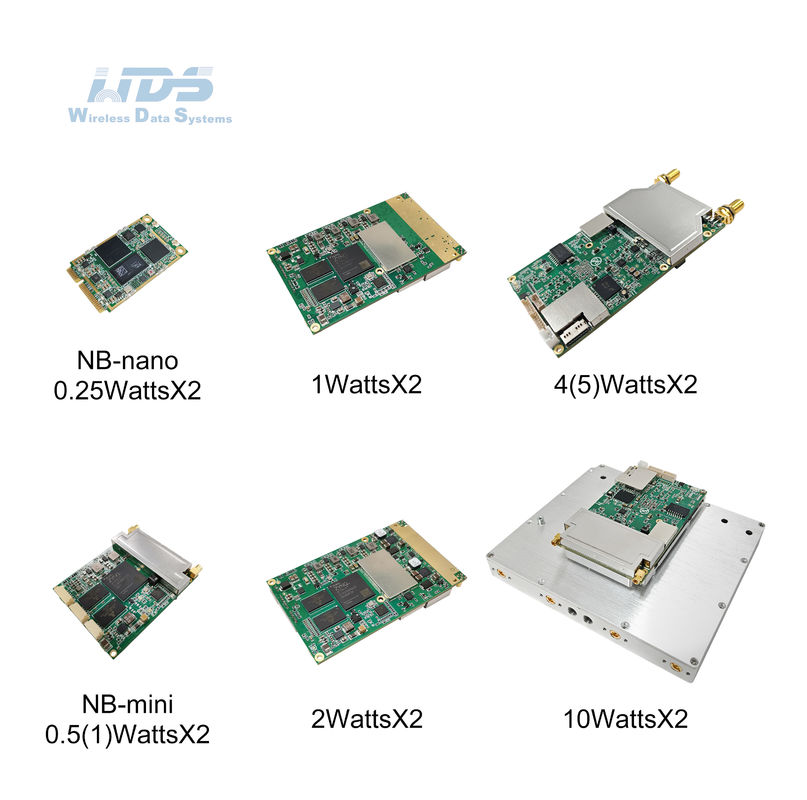

5.1x3.0x0.6cm/11g, 0,25Watt x2 Módulo, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 módulo, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 módulo
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 módulo
11.5x5.4x1.3cm/56g, 5Watt x2 módulo
12.7x11.0x3.4cm/524g, 10(20) Watts x2 módulo

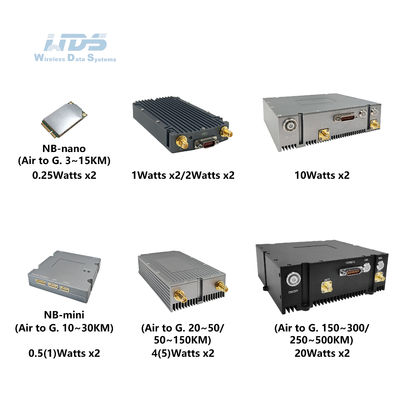

5.1x3.0x0.7cm/14g, 0.25Wx2 Antenna dupla no ar, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenna Airborne-Ferro Cinza
13.8x6.2x2.7cm/225, 4(5)Wx2 Dual Antenna Airborne-Ferro Cinza
12.8x13.4x3.8cm/598g, 10/20Watt x2 Dual Antenna Airborne-Ferro Cinza
14.2x14.0x5.0cm/962g, 10/20Watt x2 Dual Antenna Airborne-Black

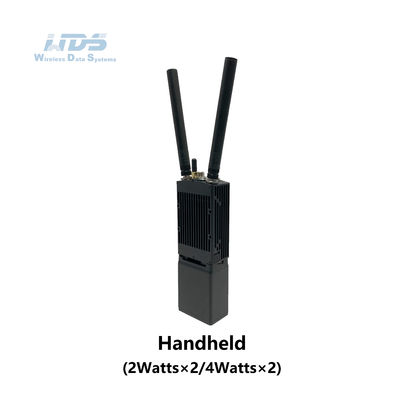

19.0x6.8x3.8cm/769g, com bateria de 11,1V/77,7Wh |
| Instalação/Color |
4 buracos de montagem/preto, cinza de ferro, verde do exército opcional |
| Interface básica |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada DC |
|
Empurra para falar.
Interface auxiliar
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensão da rede opcional |
Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional |
HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de estado do link |
Vermelho constante - A rede não está ligada
Clinchando vermelho - Iniciação/não ligado à rede
Verde constante - A rede está ligada
PTT de voz desligado.
|
| Indicador de ligação RSSI |
Verde constante - A qualidade do link é excelente
- A qualidade do link é boa.
Amarelo constante - A qualidade do link é média
Roxo estável - A qualidade do link é um pouco pior
Vermelho constante - A qualidade do link é ruim ou o link está desligado
|
|
Interface de gestão/
Interface de controlo
|
Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP
|
