Detalhes do produto:
|
| Destacar: | Transmissor de alta frequência SDR400,Modulo de rádio de transmissão de alta frequência,Modulo de transmissor de rádio SDR400 |
||
|---|---|---|---|

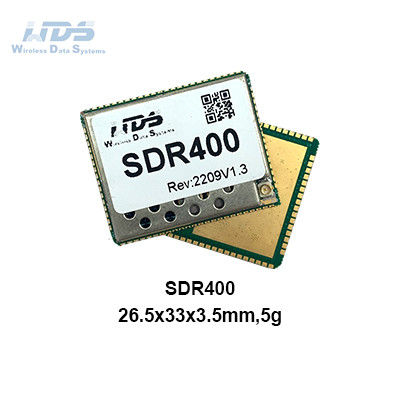

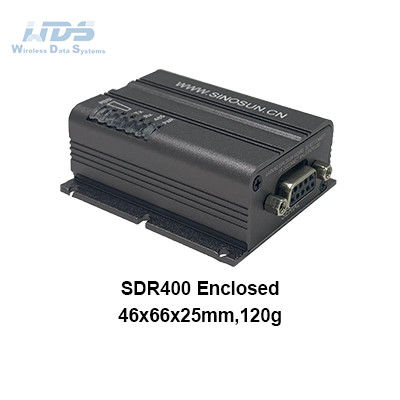

Radiofrequências digitais de alta velocidade da série SDR400 (módulo)
Série SDR400
Os módulos de rádio FM de alta velocidade da série SDR400, baseados na tecnologia de rádio por software (SDR), fornecem uma solução de comunicação remota pequena, fiável e confiável paraAplicações com espaço limitadoO mesmo módulo de rádio pode ser configurado para selecionar o trabalho na faixa de 400/900 MHz ou 800 MHz.
SDR400 série de rádio digital (módulo) de salto de frequência de alta velocidade com vantagens de comunicação de dados de longa distância, alta velocidade, fiabilidade, baixa latência e segurança.Suporta comunicação serial duplex completa e comunicação de diagnósticoA série SDR400 de rádio digital de salto de frequência de alta velocidade (módulo) tem uma supressão de ruído muito elevada, exclusão de interferências e síntese de frequência flexível,tecnologia de modulação digital e detecção de filtros correspondentes.
SDR400 série de rádio digital de alta frequência (módulo) com desempenho e indicadores técnicos de superclasse,Excelente resistência à interferência eletromagnética e capacidade de comunicação fiável e função avançada de comunicação por criptografia, é o principal produto de transmissão super digital da indústria.
Características:
1. 400 MHz Licenciado
2. 800/900 MHz ISM
3. Até 2 watts
4Temperatura de expansão.
5Portas de série duplas
6Excelente sensibilidade.
Função:
1Ponto a ponto, ponto a múltiplos pontos, TDMA, encaminhamento da loja, roaming
2O software pode ser configurado para selecionar a faixa de frequência operacional de 400 / 900MHz ou 800MHz
3. Velocidade do ar até 345kbps (@ 900MHz)
4. Ultra baixo ruído e supressão de interferências Filtragem de 4 níveis

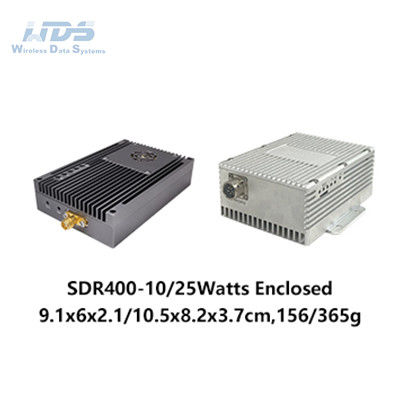

5. Potência de transmissão 2 W / 5 W / 25 W (ajustável)
6. CRC de 32 bits com retransmissão, correção de erro para a frente selecionável
7Porta de diagnóstico independente - diagnóstico remoto em tempo real e controlo de rede sem fios
8Baixo consumo de energia dos modos de sono e percepção
9Intervalo de temperatura industrial
10. Tamanho muito pequeno
11Opções de pacotes de ligações de avião

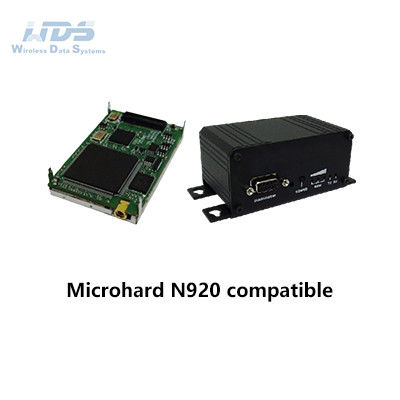

12Compatível com N920F
13. Compatível com PCC, Trimble, Satellite GNSS / RTK protocolo de ligação de dados
| Série Pico | Especificações |
| Frequência | 410-480 MHz/840-845 MHz/902-928 MHz |
| Método/Esquema de modulação de medição | GMSK, GFSK, GFSK, QPSK |
| Correção de erros | Hamming, BCH, Golay, Reed-Solomon, Viterbi. |
| Detecção de erros | 32 bits de CRC, ARQ |
| Criptografia | Opcional (ver opção AES) |
| Distância | 100 km |
| Interface em série | 3.3V CMOS,RS232/485 ((Selecionável) |
| Taxa de Baud em série | 300bps a 230,4kbps |
| Modos de funcionamento | Ponto-a-Ponto, Ponto-a-Multiponto, TDMA, Repetidor de armazenamento e transferência, P2P |
| Interface de sinalização |
LEDs RSSI,Tx/Rx LEDs,Reset,Config,Wake-up,RSmode, 4 entradas digitais Saídas, 1 entrada analógica, 1 saída analógica |
| Diagnóstico remoto | Voltagem da bateria, temperatura, RSSI, estatísticas dos pacotes |
| Rejeição | Canal adjacente @ 400 MHz:60 dB Canal alternativo @ 400 MHz:70 dB Canal adjacente @ 900 MHz:57 dB Canal alternativo @ 900 MHz:65 dB |
| Tensão do núcleo | 3.3VDC é exigido para 1W 3.6VDC é exigido para 2W |
| Consumo de energia | (3.3V) Sono: <1mA (futuro) Ldl: 20mA Rx: 45 mA a 98 mA Pico Tx: 2A |
| Conectores | Antenna: UFL Dados: 80 pin SMT |
| Ambiente | -55oC~+85oC 5~95% de humidade, não condensante |
| Peso | Aproximadamente 5 gramas. |
| Dimensões | Aproximadamente 1,05 "x 1,3" x 13 " (26,5 mm x 33 mm x 3,5 mm) |
| Autorizações | FCC Parte 15.247 pendente IC RSS210 pendente Parte 15.90 da FCC pendente IC RSS119 pendente CE pendente |
| Frequência de 410 a 480 MHz (banda autorizada) | ||||
| Taxa ((kbps) | potência | Sensibilidade ((dBm) | Largura de banda ((kHz) | Regulatório |
| 3.6 | 2W | -118 | 6.25 | FCC/IC/CE |
| 4.8 | 2W | -117 | 12.5 | FCC/IC/CE |
| 9.6 | 2W | -115 | 12.5 | FCC/IC/CE |
| 19.2 | 2W | -114 | 25 | IC/CE |
| Frequência 410 a 480MHz ((Frequência saltando) | ||||
| 56 | 2W** | - 113 | 60 | Nenhum* |
| 115.2 | 2W** | -109 | 150 | Nenhum* |
| 172.8 | 2W** | -108 | 180 | Nenhum* |
| 230.4 | 2W** | -106 | 230 | Nenhum* |
| 276.4 | 2W** | - 105 | 230 | Nenhum* |
| 345 | 2W** | -103 | 400 | Nenhum* |
| Frequência 840-845/902-928MHz ((Frequência saltando) | ||||
| 19.2 | 1W | - 116 | 25 | FCC/IC |
| 56 | 1W | - 113 | 60 | FCC/IC |
| 115.2 | 1W | -109 | 150 | FCC/IC |
| 172.8 | 1W | -108 | 180 | FCC/IC |
| 230.4 | 1W | -106 | 230 | FCC/IC |
| 276.4 | 1W | - 105 | 230 | FCC/IC |
| 345 | 1W | -103 | 400 | FCC/IC |
| 19.2 | 2W** | -115 | 25 | Nenhum* |
| 56 | 2W** | -110 | 60 | Nenhum* |
| 115.2 | 2W** | -109 | 150 | Nenhum* |
| 172.8 | 2W** | -108 | 180 | Nenhum* |
| 230.4 | 2W** | -106 | 230 | Nenhum* |
| 276.4 | 2W** | - 105 | 230 | Nenhum* |
| 345 | 2W** | -103 | 400 | Nenhum* |
| Opções de encomenda | ||||
| DDS 400 | Modelo de base ((1W 900MHz FHSS e 2W 400MHz Operação de banda estreita) | |||
| - 840 | 840-845MHz Frequência de salto e canal único | |||
| - AES | Criptografia AES de 128 bits | |||
| - C1S | 1W @ 900MHz, 400MHz Hopping & 2W 400MHz Licenciado & AES de 128 bits | |||
| - C2S | 2W @ 900MHz, 400MHz Hopping & 2W 400MHz Licenciado & AES de 128 bits | |||
