Detalhes do produto:
|
| Tipo: | Modulo | ||
|---|---|---|---|
| Destacar: | Módulo de mimo SmartMesh,Módulo de mimo industrial,Módulo de malha sem fios |
||
Principais características do SmartMesh Wireless Broadband MESH:
Performance de RF:
Performance da rede:
Outros:

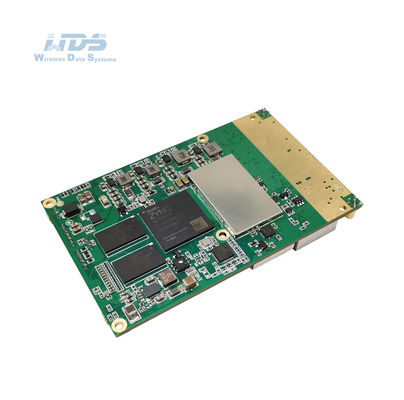

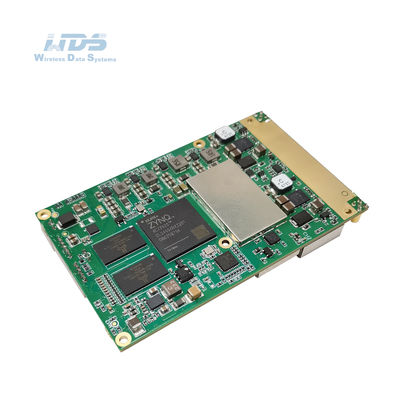

Especificações do módulo OEM
| - Geral | |
| Forma de onda/Plataforma de DEG | Rede móvel MANET/9363 ou 9361+7Z020 |
| Tecnologia MIMO | Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
| Seja sensível | -103 dBm@5MHz BW |
| Largura de banda do canal | 1.25/2.5/5/10/20MHz opcional |
| Taxa de dados | 1-70Mbps ((10MHz BW) Adaptativo, QoS |
| Modo de modulação | TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM adaptativo |
| Potência de saída de RF (Suporte TPC, controlo de potência da transmissão) |
0.5 watts x2 1 Watt x2 2 watts x2 |
| Distância de comunicação por salto único | Ar para G. 10 ~ 30KM (0,5Watt x2) |
| Modo | Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto,Relaio automático,Star/Line/Network/Hybrid |
| Retardo de salto único | Média 7mS ((20MHz BW) |
| Criptografia | DES, AES128/256, encriptação de cartão de chip / TF personalizada |
| Modo anti-interferência | Seleção manual do canal de varredura do espectro, Seleção inteligente do canal de frequência/Modo de frequência autónomo/Roaming opcional |
| Gerenciamento local/remoto | Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, carregamento e descarregamento de tráfego, mapa eletrônico GPS/Beidou, monitoramento de temperatura/voltagem/interferências, atualização de software |
| Outros | O tempo de arranque é inferior a 30 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo.Não há limite para a capacidade de utilização de um único sistema e para o número de saltos nas redes mesh.A perda total de largura de banda de múltiplos saltos é inferior a 70%.Rastreamento automático de operadoras, suporte a comunicações móveis a mais de 800 km/h |
| Bandas ((70M-6GHz. 2T2R na banda única, ou 1T2R na banda dupla selecionável/mudança inteligente*) | |
| BAND | Faixa de frequências |
| UHF | 430-550/570-700/800-950, 225-400/320-470*MHz |
| Banda L | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700*MHz |
| MIIT | 336-344/512-582/566-626/606-678/1420-1520/1430-1444 MHz |
| Banda S | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9, 1,6-2.3/1,9-2.7*GHz |
| Banda C | 4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz |
| Ambiente | |
| Temperatura de operação | -40°C ~ +80°C |
| Nível de protecção | IP66,IP67/IP68 Personalizado |
| Mecânico | |

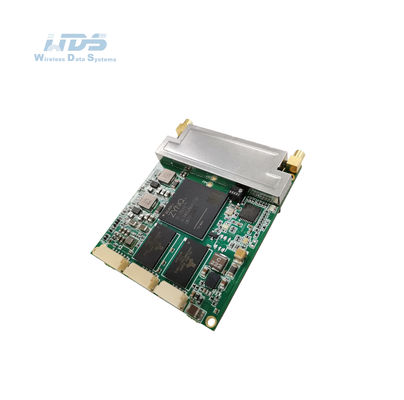

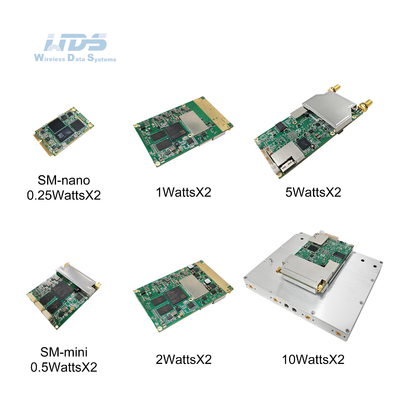

| Tamanho/Peso | 8.7 × 5,4 × 1,0 cm/40 g (1 W × 2 módulo) 9.7 × 5,4 × 1,0 cm/60 g (2 W × 2 módulos) 6.2x4.8x1.0cm/50 (Plataforma principal 25) g (0,5Watt × 2 módulo, SM-mini) |
| Instalação/Color | 4 buracos de montagem/preto, cinza, verde do exército opcional |
| Potência | |
| Tensão de alimentação | 9-32VDC (0,5 W × 2) 9-39VDC (1W × 2) 12-36VDC (2 W × 2) |
| Consumo de energia | Função 0,3-0,5A/Standby 0,2-0,3A@12V ((0,5Watt×2) Função 0,5-1A/Standby 0,4-0,6A@12V (1W × 2) Função 1-2A/Standby 0,5-0,7A@12V (2W × 2) |
| Seleção de potência | Fornecimento de energia por bateria de bloqueio de torção ou cabo principal |
| Interface | |
| Interface básica | J1 (entrada de corrente contínua),J2 (porta serial 0, porta serial 1 nível RS-232),J3 ((Serviço Ethernet, canal de dados) |
| Impressão para falar/interface auxiliar | MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Extensão da rede | Roteamento de rede pública 4G-5G/Integração WB-NB/LTE, Satélite, Fibra |
| Extensão de vídeo | HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de estado do link | Vermelho constante - A rede não está ligada Clinchando vermelho - Iniciação/não ligado à rede Verde constante - A rede está ligada PTT de voz desligado. |
| Indicador de ligação RSSI | Verde constante - A qualidade do link é excelente - A qualidade do link é boa. Amarelo constante - A qualidade do link é média Roxo estável - A qualidade do link é um pouco pior Vermelho constante - A qualidade do link é ruim ou o link está desligado |
| Interface de gestão/interface de controlo | Gestão de rede baseada na Web/GUI, interface de desenvolvimento secundário da API/SNMP |

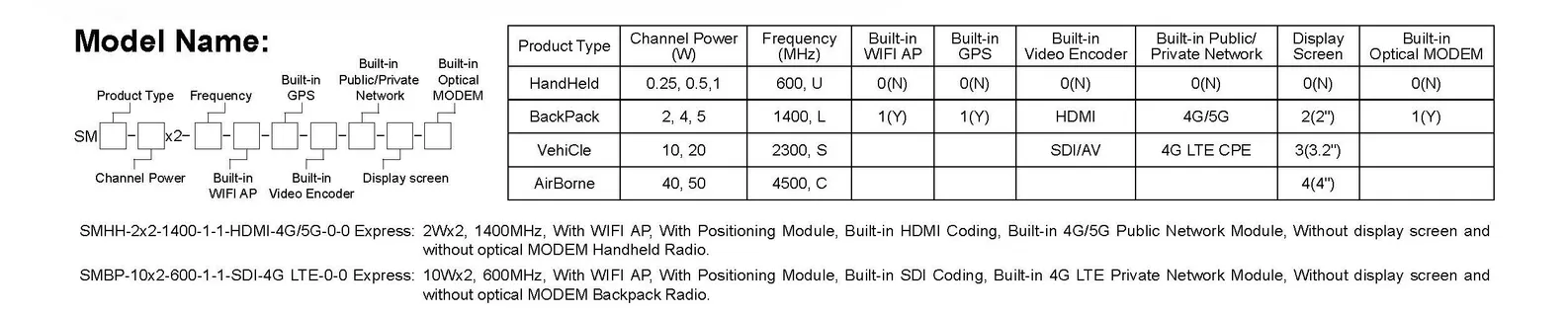

Nome do modelo:

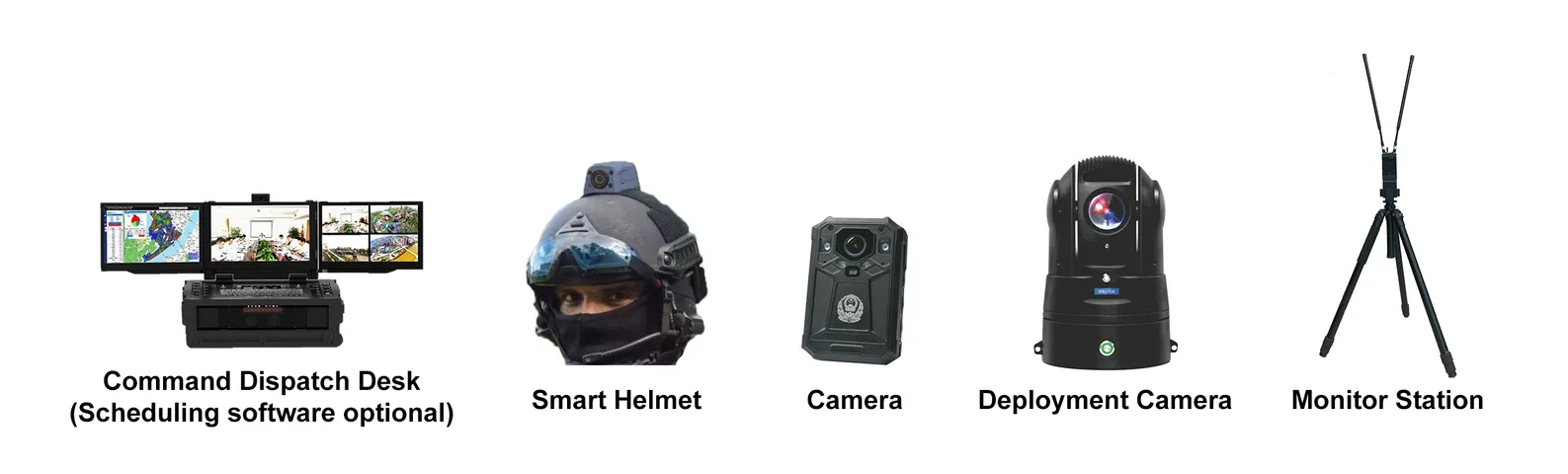

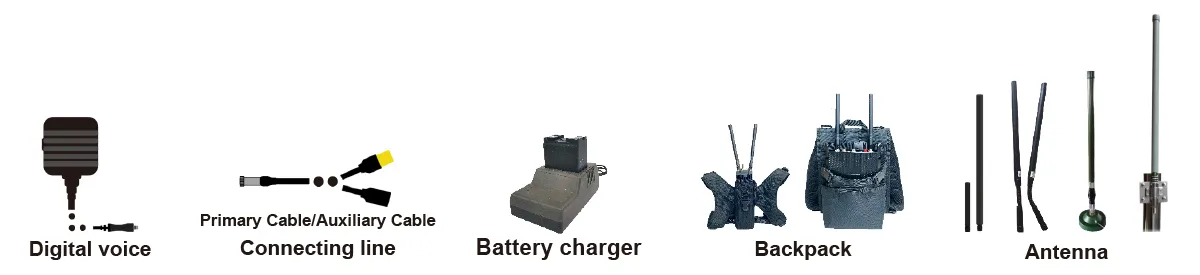

Acessórios: opcionais:
