Detalhes do produto:
|
| Tipo: | Transmissão aérea | ||
|---|---|---|---|
| Destacar: | Rede SmartMesh de rádio aéreo,Rádio aéreo SmartMesh,SmartMesh Airborne Radio |
||
Principais características do SmartMesh Wireless Broadband MESH:
Performance de RF:
Performance da rede:
Outros:
Especificações de rádio aerotransportado
| - Geral | |
| Plataforma de DEG, forma de onda | 9363 ou 9361+7Z020, Rede Móvel MANET |
| Tecnologia MIMO | Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
| Seja sensível | -103 dBm@5MHz BW |
| Largura de banda do canal | 1.25/2.5/5/10/20MHz configuração; Suporta transmissão e recepção com diferentes larguras de banda do canal, alcançando banda larga mista e banda estreita |
| Taxa de dados | 1-70Mbps ((20MHz BW) Adaptativo, QoS |
| Modo de modulação | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo ((Configuração fixa opcional) |
|

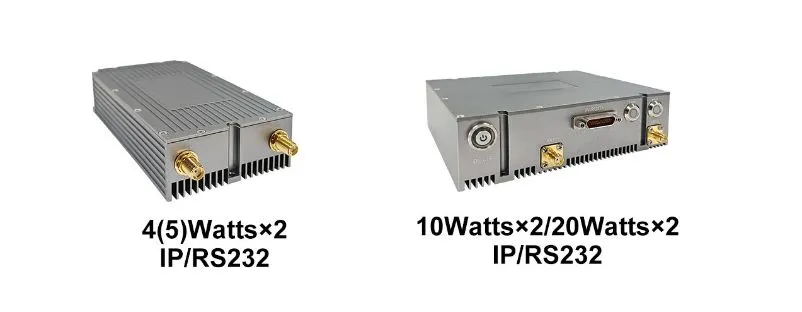

Potência de saída de RF (Suporte TPC, controlo de potência de transmissão, 1 dBm ajustável) |
0.25W x2; 0,5W x2; 1W x2; 2W x2; 4W x2; 5W x2; 10W x2; 20W x2 |
|

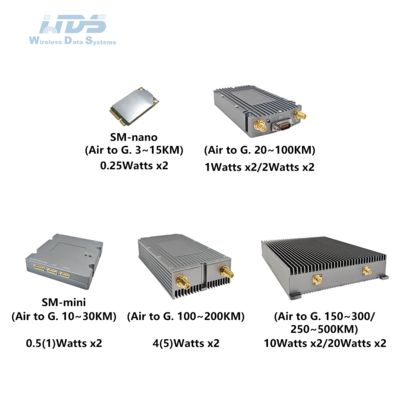

Single Hop Distância de comunicação |
Ar para G. 3-15/10-30KM (0,25Wats x2/0,5Wats x2),20~50/50~100KM (1Wats x2/2Wats x2),100~200KM (4Wats x2/5Wats x2),150~300/250~500KM (10Wats x2/20Wats x2) |
| Modo | Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto sem centro distribuído,camada 2 ou 3 de roteamento dinâmico,relé multi-hop, estrela/linha/rede/híbrido |
| Retardo de salto único | Média de 10 mS (20MHz BW) |
| Criptografia | DES, AES128/256, SM4, SNOW3G/ZUC opcional, encriptação de cartão Chip/TF personalizada ou máquina de encriptação externa |
| Modo anti-interferência | Seleção manual de canais de varredura de espectro/seleção de frequência inteligente avançada de banda completa ((consciência do espectro) /Full band adaptive frequency hopping FHSS/Roaming mode, anti-interferência de vários níveis |
|
Local/ Gestão remota |
Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância de nó, GPS/BD/GLONASS posicionamento mapa eletrônico, temperatura/voltagem/jamming Monitoramento, atualização de software. |
| Outros |
O tempo de arranque é inferior a 28 segundos e o tempo de acesso/actualização/mudança de rede é inferior a 1 segundo Não há limite na capacidade de utilizador de um único sistema (256 nós ou mais) e no número de saltos nas redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos).A perda total de largura de banda para três saltos ou mais é inferior a 70%O rastreamento automático de portadoras, adaptado a um desvio de frequência Doppler de ± 6 kHz, suporta a comunicação móvel a velocidades superiores a 7200 km/h (6 Mach,2000 metros por segundo) |
| Banda(300M-6GHz/Upper C-X-Ku personalizável. A mesma frequência ou uma frequência diferente de TDD, 2T2R em banda única) | |
| BAND | Faixa de frequências |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| Banda L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Banda S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Banda C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Nota: a potência de RF, dimensões, peso é diferente) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente | |
| Temperatura de operação | -40°C ~ +80°C |
| Nível de protecção | IP66, IP67/IP68 Personalizado |
| Mecânico | |

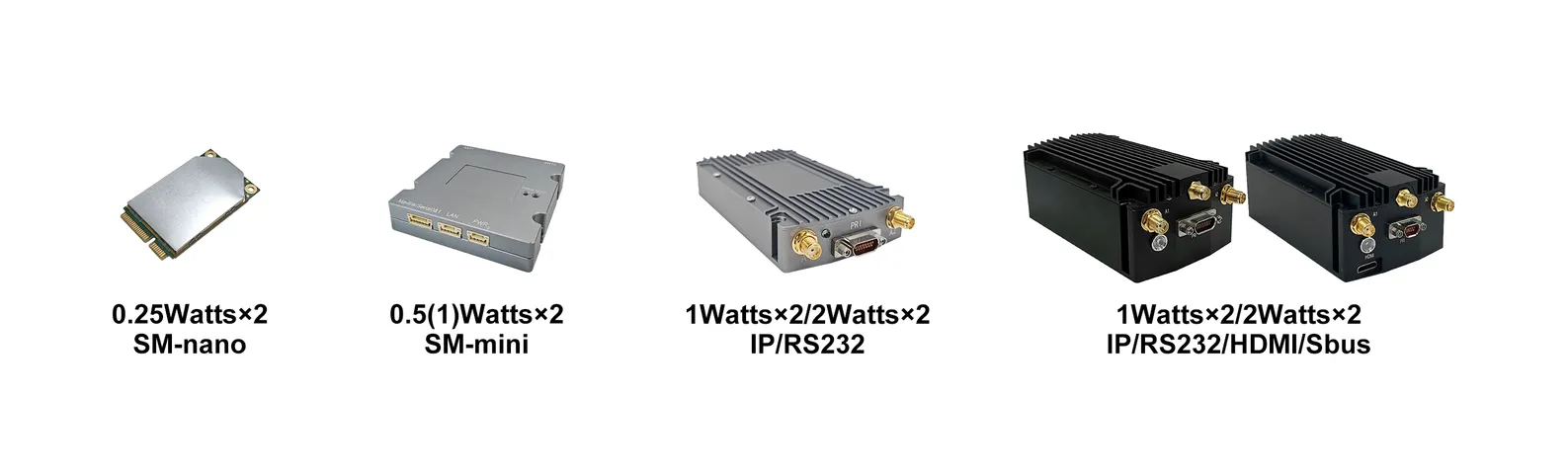

| Tamanho/Peso |

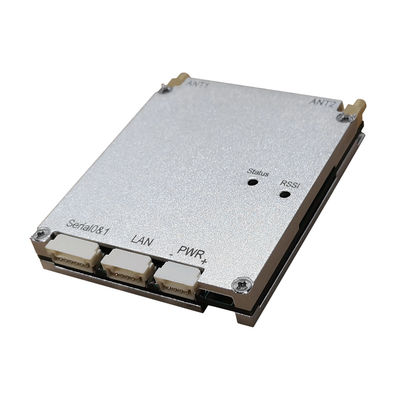

5.1x3.0x0.7cm/19g (0.25Wats x2, SM-nano) |
| Instalação/Color | 4 buracos de montagem/preto, cinza de ferro, verde do exército opcional |
| Potência | |
| Tensão de alimentação |
3.5-5VDC (0,25Watt x2, SM-nano) |
| Consumo de energia |
Operação 1-2A/Standby 0,5-1A@3,5-5V, 0,25W x2, SM-nano |
| Seleção de potência | Fornecimento de energia por bateria de bloqueio de torção ou cabo principal |
| Baterias | 10/6 horas para 114/77,7Wh |
| Interface | |
| Interface básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada DC |
|
Empurra para falar. Interface auxiliar |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensão da rede opcional | Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional | HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de estado do link |
Vermelho constante - A rede não está ligada Clinchando vermelho - Iniciação/não ligado à rede Verde constante - A rede está ligada PTT de voz desligado. |
| Indicador de ligação RSSI |
Verde constante - A qualidade do link é excelente - A qualidade do link é boa. Amarelo constante - A qualidade do link é média Roxo estável - A qualidade do link é um pouco pior Vermelho constante - A qualidade do link é ruim ou o link está desligado |
|
Interface de gestão/ Interface de controlo |
Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP |

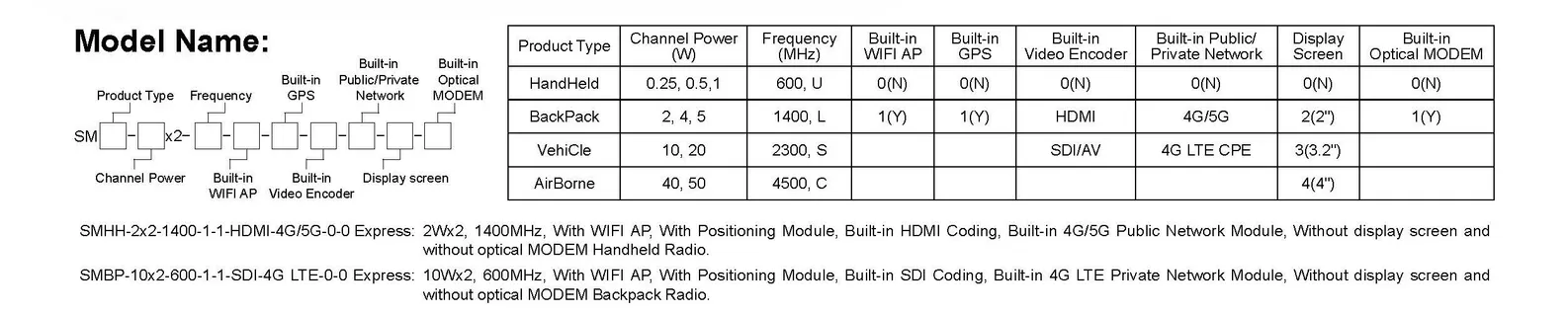

Nome do modelo:
