| Geral |
| Plataforma SDR, Forma de Onda |
9361+7Z030/7Z035 ou 7Z100, Rede móvel MANET+MIMO |
| Tecnologia MIMO |
Codificação espaço-temporal, Diversidade de recepção, Formação de feixe TX/RX, Multiplexação espacial |
| Sensibilidade de Recepção |
-103dBm@5MHz BW |
| Largura de Banda do Canal |
1.25/2.5/5/10/20MHz, configuração de 30/40MHz; Agregação de portadora de 80MHz (antenas duplas com duas frequências de 40MHz+40MHz para transceptor) opcional |
| Taxa de Dados |
1-130Mbps (20MHz BW)/252Mbps (40MHz BW)/350Mbps (40MHz+40MHz de Agregação de Portadora) Adaptável, QoS |
| Modo de Modulação |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptável (configuração fixa opcional) |
|
Potência de Saída RF
(Suporte TPC, controle de potência de transmissão, ajustável em 1dBm)
|
2Watts×2
4Watts×2
5Watts×2
10Watts×2
20Watts×2
|
|
Salto Único
Distância de Comunicação
|
2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2
|
| Modo |
Ponto-a-ponto/Ponto-a-multiponto/Multiponto-a-multiponto distribuído sem centro, Camada 2 ou 3 de roteamento dinâmico, Rele multi-salto, Estrela/Linha/Rede/Híbrido |
| Atraso de Salto Único |
Média de 10mS (20MHz BW) |
| Criptografia |
DES, AES128/256, SM4, SNOW3G/ZUC opcional, Criptografia de chip/cartão TF personalizada ou máquina de criptografia externa |
| Modo Anti-Jamming |
Seleção manual de canal de varredura de espectro/Seleção de frequência inteligente aprimorada de banda completa (consciência de espectro)/Salto de frequência adaptável de banda completa FHSS/Modo roaming, Anti-interferência de vários níveis |
|
Local/
Gerenciamento Remoto
|
Frequência de operação, largura de banda do canal, ID da rede, configurações de parâmetros de potência de transmissão e outros, varredura de espectro, exibição em tempo real e registros estatísticos da topologia da rede, relação sinal-ruído da força do campo do link, tráfego de upload e download, distância do nó, mapa eletrônico de posicionamento GPS/BD/GLONASS, temperatura/tensão/monitoramento de interferência, atualização de software. Silêncio remoto e ativação opcionais |
| Outros |
O tempo de inicialização é inferior a 28 segundos, e o tempo de acesso/atualização/mudança de rede é inferior a 1 segundo
Não há limite para a capacidade do usuário de um único sistema (256 nós ou mais) e o número de saltos em redes Mesh (Dados 15+ saltos, voz 10+ saltos, vídeo 8+ saltos). A perda total de largura de banda para três saltos e acima é inferior a 70%. Rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ±6kHz de deslocamento de frequência, suporta comunicação móvel a velocidades acima de 7200 quilômetros por hora (6 Mach, 2000 metros por segundo)
|
| Bandas(70M-6GHz/Uper C-X-Ku personalizável. TDD de mesma frequência ou frequência diferente, 2T2R em banda única ou 1T2R em banda dupla) |
| BANDA |
Faixa de frequência |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: Potência RF, Dimensões, Peso são diferentes) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiental |
| Temperatura de Operação |
-40℃ ~+80℃ |
| Nível de Proteção |
IP66, IP67/IP68 Personalizado |
| Mecânico |
| Tamanho/Peso |

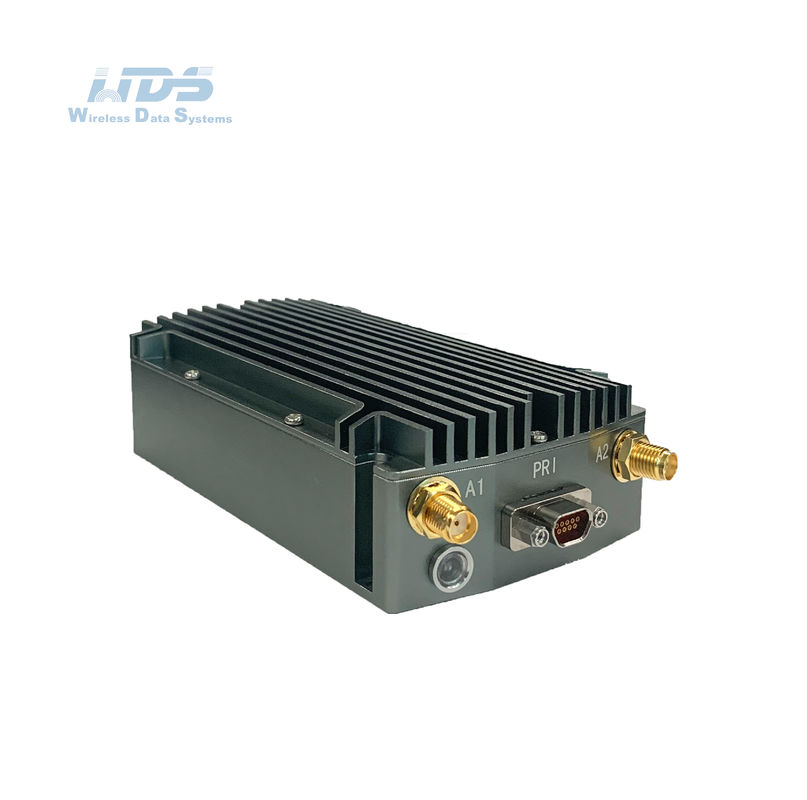

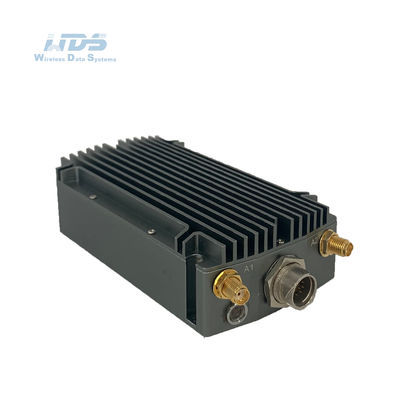

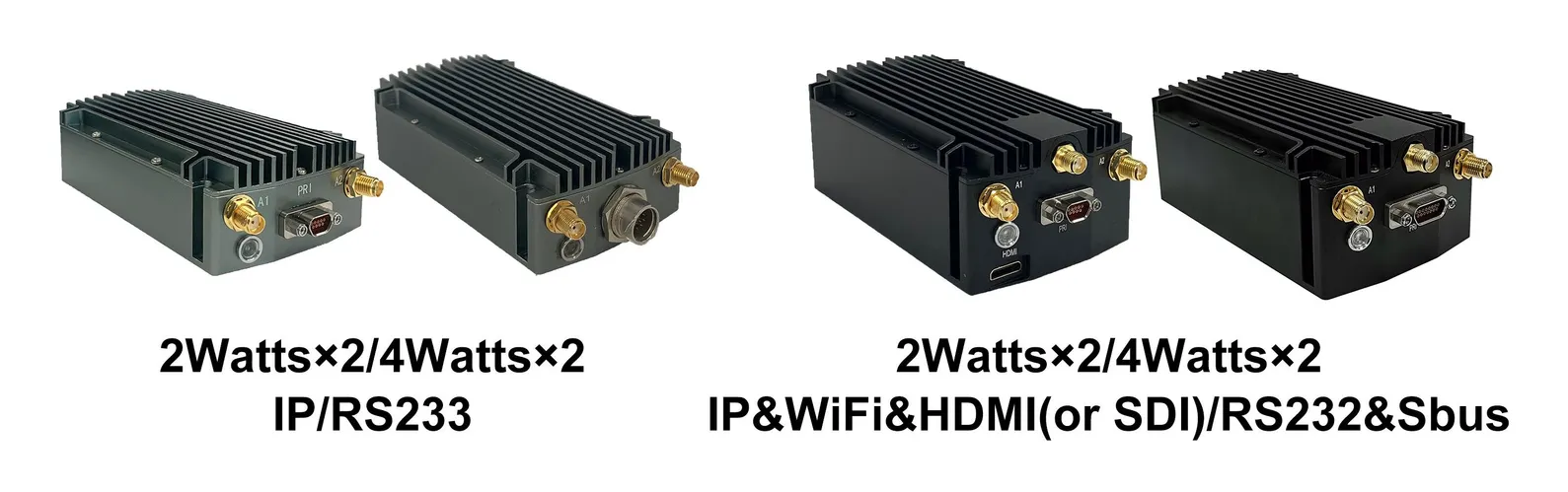

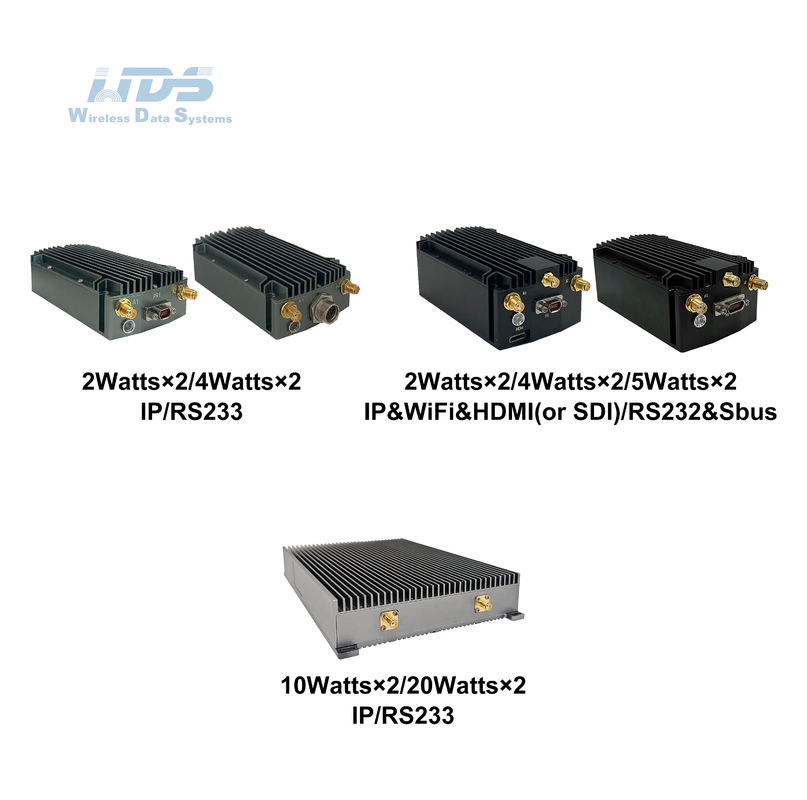

11.7x6.2x3.2cm/279g (2watts×2/4watts×2/5Watts×2 Rádio Aerotransportado-Cinza Ferro)

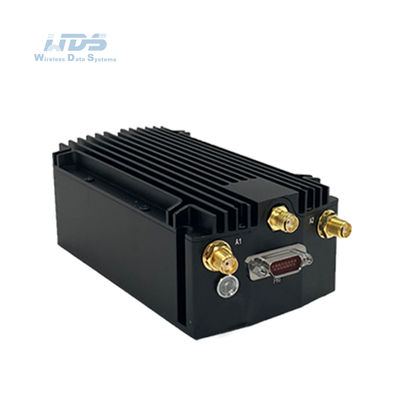

11.7x6.2x3.8cm/343g (2watts×2/4watts×2/5Watts×2 Rádio Multi-interface Aerotransportado-Preto)

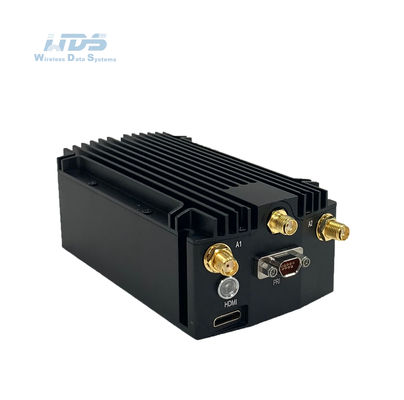

11.7x6.2x4.2cm/364g (2watts×2/4watts×2/5Watts×2 Rádio Multi-interface Aerotransportado-Preto)

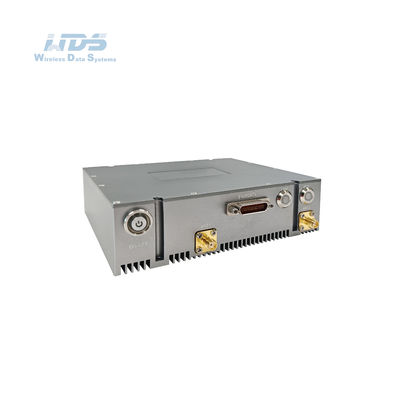

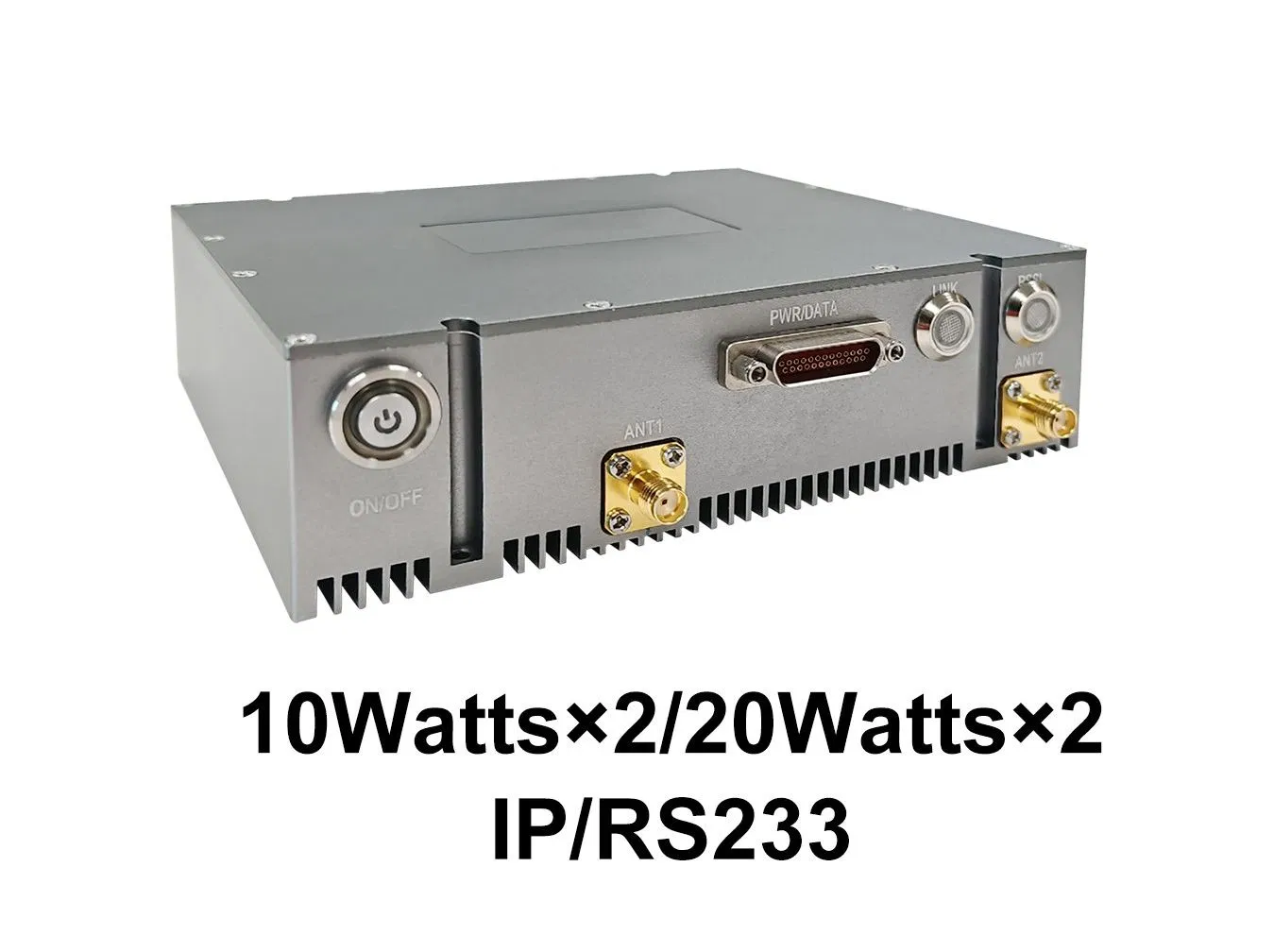

12.8x13.4x3.8cm/674g(10watts×2/20watts×2 Rádio Aerotransportado-Cinza Ferro)

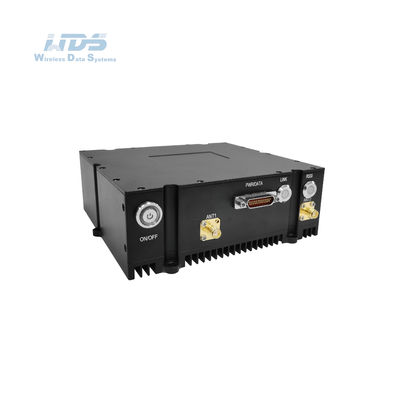

14.2x14.0x5.0cm/990g (10watts×2/20watts×2 Rádio Aerotransportado-Preto) |
| Instalação/Cor |
4 Furos de Montagem/Preto, Cinza Ferro, Verde Exército Opcional |
| Energia |
| Tensão de Alimentação |
9-24VDC (2Watts×2)
12-28VDC (4Watts×2/5Watts×2)
18-24VDC (10Watts×2)
18-36VDC (20Watts×2) |
| Consumo de energia |
Operação 1-2A/Standby 0.4-0.6A@12V (2Watts×2)
Operação 2-4A/Standby 0.5-0.7A@12V (4Watts×2/5Watts×2)
Operação 3-6A/Standby 0.7-0.9A@24V (10Watts×2)
Operação 6-7A/Standby 0.7-0.9A@24V (20Watts×2) |
| Seleção de Energia |
Fonte de alimentação por bateria Twist-Lock ou cabo principal |
| Baterias |
10/6 horas para 114/77.7Wh |
| Interface |
| Interface básica |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada DC |
|
Pressione para falar/
Interface auxiliar
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensão de rede opcional |
Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional |
Baixa latência HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indicador de Status do Link |
Vermelho fixo - A rede não está conectada
Vermelho piscando - Iniciando/não conectado à rede
Verde fixo - A rede está conectada
Verde piscando - PTT de voz está inativo
|
| Indicador de Link RSSI |
Verde fixo - A qualidade do link é excelente
Azul fixo - A qualidade do link é boa
Amarelo fixo - A qualidade do link é média
Roxo fixo - A qualidade do link é ligeiramente pior
Vermelho fixo - A qualidade do link é ruim ou o link está inativo
|
|
Interface de gerenciamento/
Interface de controle
|
Gerenciamento de rede baseado na web/GUI, API para interface de desenvolvimento secundário/SNMP
|
