| - Geral |
| Plataforma de DEG, forma de onda |
9363 ou 9361+7Z020, Rede Móvel MANET |
| Tecnologia MIMO |
Codificação espaço-tempo, Diversidade de recepção, formação de feixe TX/RX |
| Seja sensível |
-103dBm@5MHz BW, -117dBm@250KHz |
| Largura de banda do canal |
1.25/2.5/5/10/20MHz banda larga, 250k/500k/1MHz configuração de banda estreita |
| Taxa de dados |
1-70Mbps ((20MHz BW) Banda larga, 50-1000kbps banda estreita Adaptativo, QoS |
| Modo de modulação |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo ((Configuração fixa opcional) |
Potência de saída de RF
(Suporte TPC, controlo de potência de transmissão) |
10 watts × 2 / 20 watts × 2
40 watts × 2 / 50 watts × 2
150 watts × 2 / 250 watts × 2 (Personalização) |
| Modo de Comunicação |
Comunicações descentralizadas P2P, P2MP e MP2MP com ligação cruzada, com suporte a redes MESH em pequena escala (dentro de 8 nós) com roteamento dinâmico e relé multi-hop |
| Retardo de salto único |
Média de 6 ms (unidirecional, 20 MHz BW) |
| Criptografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, encriptação de cartão de chip/TF personalizada ou máquina de encriptação externa) |
| Modo anti-interferência |
Seleção manual do canal de varredura do espectro, seleção de frequência inteligente avançada de banda completa ((consciência do espectro) / salto de frequência adaptativo de banda completa/modo de roaming opcional |
|
Local/
Gestão remota
|
Frequência de funcionamento, largura de banda do canal, ID da rede, potência de transmissão e outras configurações de parâmetros, digitalização do espectro, exibição em tempo real e registos estatísticos da topologia da rede,Relação sinal/ruído da intensidade do campo de ligação, upload e download de tráfego, distância entre nós, mapa eletrônico de posicionamento BD/GPS ((GNSS), monitoramento de temperatura/voltagem/interferência, atualização de software (silêncio remoto e despertamento opcional) |
| Outros |
O tempo de arranque é inferior a 28 segundos e o tempo de acesso/actualização/comutação à rede é inferior a 1 segundo;
O tamanho da rede é inferior a 8 nós e a perda total de largura de banda durante três saltos é inferior a 70%;
Rastreamento automático de portadoras, adaptando-se ao desvio de frequência Doppler de ± 6 kHz, suportando comunicações móveis a velocidades superiores a 7200 km/h (Mach 6,2000 metros por segundo) |
| Banda(300M-6GHz personalizável, mesma frequência ou frequência diferente de 2T2R em banda única, ou 1T2R em banda dupla selecionável/mudança inteligente) |
| BAND |
Faixa de frequências |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Nota: a potência de RF, dimensões, peso é diferente) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 MHz |
| Ambiente |
| Temperatura de operação |
-40oC ~ +80oC |
| Nível de protecção |
IP66, IP67/IP68 Personalizado |
| Mecânico |
| Tamanho/Peso |

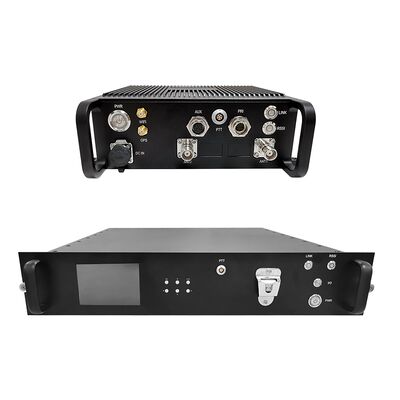

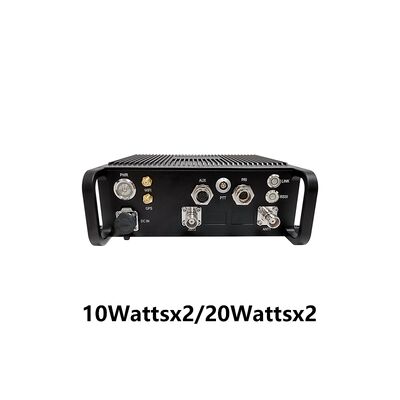

19.1x18.6x6.3cm/2.16kg, 10 watts×2/20 watts×2

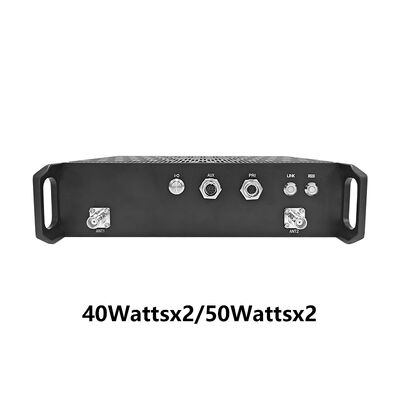

25.8x21.3x6.5cm/3.95kg, 50Watt×2

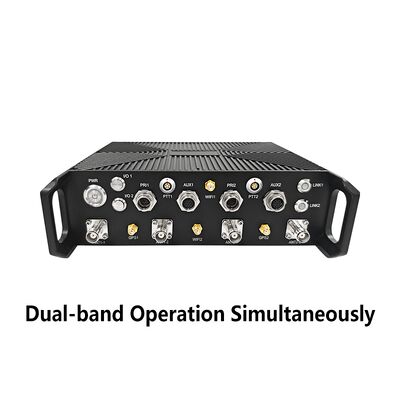

19.0x23.0x6.5cm/3.0kg, operação de dupla banda simultaneamente

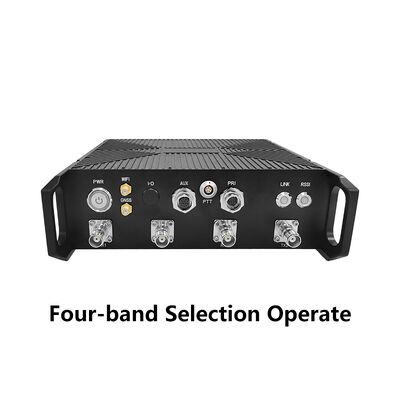

22.1x21.1x6.3cm/2.16kg, Operação de Seleção de Quatro Bandas

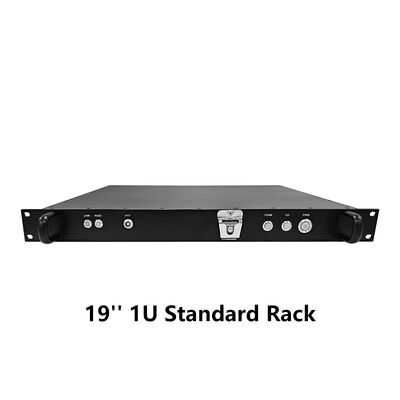

48.2x42.0x4.5cm/3.9kg, 19' 1U Standard Rack Radio

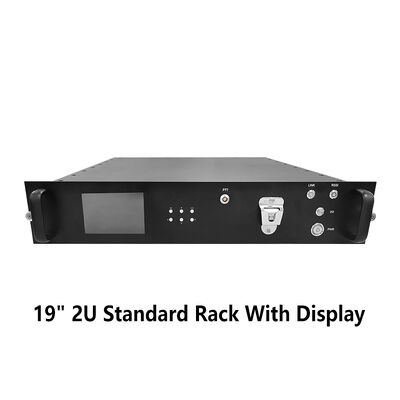

48.2x42.0x8.8cm/5.9kg, 19' 2U Display Screen Standard Rack Radio
|
| Cores |
Negro, cinza de ferro (verde do exército opcional) |
| Instalação |
4 Orifícios de montagem, orelhas |
| Potência |
| Tensão de alimentação |
18-32 V DC, 10 W × 2 / 20 W × 2
28-32 V DC, 40 Watts × 2 / 50 Watts × 2
|
| Consumo de energia |
Operação 3-6A/Standby 0,7-0,9A@24V, 10W × 2
Operação 6-7A/Standby 0,7-0,9A@24V, 20W × 2
Função 22A/Standby 0,4-1.6A@28-32V, 40W × 2
Função 30A/Standby 0,5-1.7A@28-32V, 50W × 2
|
| Seleção de potência |
Fornecimento de energia por cabo principal |
| Interface |
| Interface básica |
2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada DC. TTL (UART), SBUS e Bluetooth 1.2-230.4Kbps, ponto de acesso Wi-Fi e BD / GPS (GNSS) estão disponíveis.Suporta transmissão transparente através de Ethernet e portas séries, e todos os protocolos de comunicação, incluindo o MAVLink. |
Empurrar para falar/Auxiliar
interface |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Extensão da rede opcional |
Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
| Extensão de vídeo opcional |
HDMI/SDI/CVBS de baixo atraso, 4K/2K/1080P/720P/D1 |
| Indicador de estado do link |
Vermelho constante - A rede não está ligada
Clinchando vermelho - Iniciação/não ligado à rede
Verde constante - A rede está ligada
Push-To-Talk foi adiado |
| Indicador de ligação RSSI |
Verde constante - A qualidade do link é excelente
- A qualidade do link é boa.
Amarelo constante - A qualidade do link é média
Roxo estável - A qualidade do link é um pouco pior
Vermelho constante - A qualidade do link é ruim
Desligado. A ligação foi interrompida. |
Interface de gestão/
Interface de controlo |
Gestão de rede baseada na Web/GUI, API para interface de desenvolvimento secundário/SNMP |
